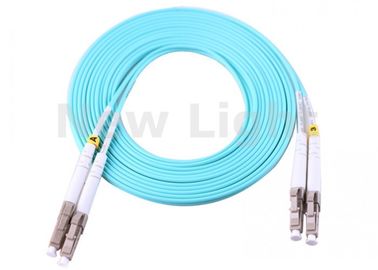

Detail produk:
|
| Nama: | LC-LC Fiber Patch Cord | Diameter: | 3.0mm |
|---|---|---|---|
| Model: | singlemode | Konektor: | LC-LC |
| warna: | Biru | Panjang: | 3 meter |
| Cahaya Tinggi: | duplex fiber patch cord,single mode fiber optic cable |
||
Jaringan Akses Serat Optik menggunakan kabel serat optik patch kabel 3M LC / UPC-LC / UPC OM3 tunggal.
Deskripsi:
Kabel Serat Optik Patch adalah panjang kabel optik dengan konektor yang dipasang pada dua ujung untuk mewujudkan sambungan aktif jalur optik. Pigtail adalah kabel serat panjang dengan hanya satu konektor yang terpasang pada satu ujungnya. Jika kedua sisi konektor atau ujung-ujungnya berbeda, kita menyebutnya kabel patch hibrida. Menurut media transmisi, ia membagi Single Mode dan Multi Mode; Sesuai dengan tipe struktur konektor, ia membagi FC, SC, ST, MU, D4, LC dll; Menurut keramik end-face yang dipoles, ia membagi PC, UPC dan APC.
fitur
1. Rendah Penyisipan Rugi
2. Return Loss Tinggi
3. Repeatabilitas yang baik
4. Pertukaran yang baik
5. Stabilitas Suhu Tinggi
Aplikasi
1. Sistem Komunikasi Serat Optik
2. Komunikasi Data Serat Optik
3. Jaringan Akses Serat Optik
4. CATV serat optik
5. LAN, sistem pengkabelan, ODF
6. Peralatan Uji
7. Sensor Serat Optik
8. Aplikasi FTTX
Kabel Fiber Optic Patch Fitur
Kepatuhan terhadap Standar IEC dan YD / T1272
High Return Loss dan Low Insertion Loss
Repeatability dan Interchangeability yang baik
PC, UPC, APC Polishing
Modus tunggal, Multi-Mode Versi
Berbagai Jenis Konektor: FC, SC, ST, MU, LC, MTRJ, MPO, E2000, dll
Kabel Pigtail Ribbon, Kabel Pigtail Bunchy, Kabel Pigtail Tahan Air
Beberapa pilihan Core Kabel Optik, Simplex, Atom Kembar, 4 Cores, 6 Cores, 12 Cores, 24 Cores, 48 Cores
Spesifikasi:
| Model nomor. | Fiber Optic Patch Cord |
| Gaya | LC, SC, ST, FC.MU, MPO, SC / APC, FC / APC, LC / APC.MU / APC Simplex / Duplex MTRJ / Perempuan, MTRJ / Laki-laki |
| Jenis Serat | 9/125 SMF-28 atau yang setara (Singlemode) OS1 50/125, 62.5 / 125 (Multimode) OM2 & OM1 50/125, 10G (Multimode) OM3 |
| Tipe kabel | Simplex, Duplex (Zipcord) Φ3.0mm, Φ2.0mm, Φ1.8mm Φ1.6mm PVC atau LSZH Φ0.9mm, serat buffer Φ0.6mm PVC atau LSZH |
| Cara Memoles | UPC, SPC, APC (8 ° & 6 °) |
| Penyisipan Rugi | ≤ 0.1dB (Untuk Master Singlemode) ≤ 0.25dB (Untuk Standar Singlemode) ≤ 0.25dB (Untuk Multimode) Diuji oleh JDS RM 3750 |
| Return Loss (Untuk Singlemode) | UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Diuji oleh JDS RM3750 |
| Repeatability | ± 0.1dB |
| Suhu Operasional | -40C sampai 85C |
| Persyaratan Geometri (Untuk Singlemode) | Ferrule Endface Radius 7mm ≤ R ≤ 12mm (untuk APC) 10mm ≤ R ≤ 25mm (untuk standar) Apex Offset ≤ 30 μm (untuk Master) Apex Offset ≤ 50 μm (untuk standar) Undercut -50nm ≤ U ≤ 50nm Diuji oleh DORC ZX -1 |
Parameter:
| Konektor | LC ke LC | Jaket OD | 3.0mm |
| Mode Serat | 9 / 125μm | Jaket Warna | Biru |
| Polandia | UPC ke UPC | Panjang gelombang | 1310 / 1550nm |
| Jenis Serat | Simplex | Bahan jaket | PVC |
| Kerugian penyisipan | ≤0.3dB | Pertukaran | ≤0.2dB |
| Mengembalikan kerugian | ≥50dB | Getaran | ≤0.2dB |
| Suhu Operasional | -40 ~ 75 ℃ | Suhu penyimpanan | -45 ~ 85 ℃ |
| Polaritas | A (Tx) ke B (Rx) | Serat kelas | G652D |
