Detail produk:
|
| Nama Produk: | SM Optical Circulators, 1310 nm Optical Fiber Circulator single mode type | Tipe Konektor: | FC/PC Connectors/ FC/APC Connectors |
|---|---|---|---|
| Modus Jenis: | Mode Tunggal | Center Wavelength: | 1310 nm |
| PDL: | ≤0.2dB | Kembali kerugian: | ≥ 50dB |
| Cross Talk: | ≥ 45dB | Jenis serat: | Hi1060 |
| Suhu operasi: | 0~50℃ | Rentang panjang gelombang: | 1280 - 1340 nm or 1280 - 1400 nm |
| Cahaya Tinggi: | modus tunggal serat splitter,serat optik kabel splitter |
||
Nama Produk Sirkulator Serat Optik
SM Optical Circulator, tipe single-mode 1310 nm
Deskripsi Sirkulator Serat Optik

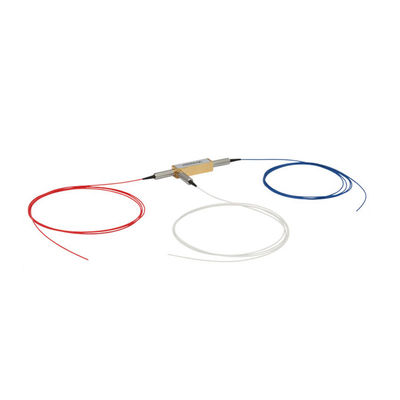

1310 nm SM Fiber Optic Circulators are available unterminated, with FC/PC connectors, or with FC/APC connectors. 1310 nm SM Fiber Optic Circulator tersedia tanpa daya, dengan konektor FC / PC, atau dengan konektor FC / APC. The FC/PC and FC/APC connectors have a 2 mm narrow key. Konektor FC / PC dan FC / APC memiliki kunci sempit 2 mm.
Circulator CIR1310, CIR1310-FC, dan CIR1310-APC kami memiliki penanganan daya maksimum 300 mW (CW).
The CIR-1310-50-APC broadband fiber optic circulator is specifically designed for OCT applications. CIR-1310-50-APC sirkulator serat optik broadband secara khusus dirancang untuk aplikasi OCT. This circulator boasts a broader wavelength range than our standard 1310 nm SM fiber optical circulator and has a maximum power handling of 500 mW (CW). Sirkulator ini menawarkan jangkauan panjang gelombang yang lebih luas daripada sirkulator serat optik SM 1310 nm standar kami dan memiliki penanganan daya maksimum 500 mW (CW).
Circulator dapat digunakan untuk mengirim sinyal optik melalui serat tunggal dalam dua arah.
Circulator optik analog dengan sirkulator elektronik dan keduanya melakukan fungsi yang sama.
Circulator optik adalah perangkat tiga port yang memungkinkan cahaya untuk bepergian hanya dalam satu arah.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. Sinyal memasuki Port 1 akan keluar dari Port 2 dengan kerugian minimal, sedangkan sinyal memasuki Port 2 akan keluar dari Port 3 dengan kerugian minimal. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. Port memasuki cahaya 2 mengalami sejumlah besar kerugian di port 1, dan port memasuki cahaya 3 mengalami sejumlah besar kehilangan di port 2 dan 1.
Optical circulators are non-reciprocal devices. Sirkulator optik adalah perangkat non-resiprokal. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. Ini berarti bahwa setiap perubahan pada sifat-sifat cahaya yang disebabkan oleh melewati perangkat tidak terbalik dengan bergerak ke arah yang berlawanan.
Fitur Sirkulator Serat Optik
Isolasi tinggi & Rugi Pengembalian Tinggi
Rugi penyisipan rendah & PDL
Jalur Optik Epoxy Gratis
Aplikasi Sirkulator Serat Optik
Spesifikasi Sirkulator Serat Optik
| Barang | Satuan | Parameter | |||
| Panjang gelombang operasi | nm | 1064 | |||
| Bandwidth | nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Isolasi | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Rugi Penyisipan @ Band, 23 ℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| Mengembalikan kerugian | dB | ≥ 50 | |||
| Cross Talk | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Daya Optik Maksimum | mW | ≤ 300 | |||
| Jenis serat | / | Hi1060 | |||
| Suhu Operasional | 0C | 0 ~ 50 | |||
| Suhu penyimpanan | 0C | -40 ~ 85 | |||
| Dimensi Paket | mm | 34x8.4x8.4 (P1) | |||
catatan:
2. Spesifikasi dapat berubah tanpa pemberitahuan.
Dimensi Sirkulator Serat Optik (mm)
Optical Fiber CirculatorOrdering Iinformasi(Contoh: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| Panjang gelombang | Bandwidth | Jenis serat | Panjang serat | Jenis Konektor | |
|
1.1064nm |
1. ± 5nm |
1.250 μm serat |
1.0.5 +/- 0,1 m |
0.Tidak Ada Konektor |
