Detail produk:
|
| Nama Produk: | Tipe Konektor: | ||
|---|---|---|---|
| Modus Jenis: | SM | PDL: | ≤0.2dB |
| Kembali kerugian: | : | ||
| Jenis serat: | : | 3 Port | |
| Rentang panjang gelombang: | Dimensi Paket: | ||
| Cahaya Tinggi: | modus tunggal serat splitter,serat optik kabel splitter |
||

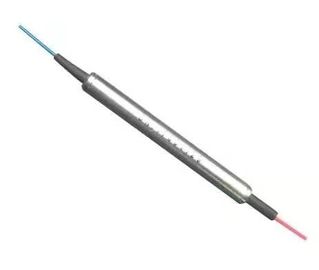

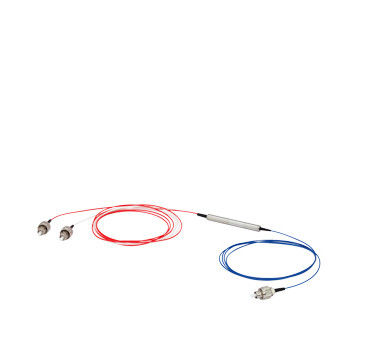

Nama Produk Sirkulator Serat Optik
1550nm Fiber Circulator, atau 1310 nm Optical Fiber Circulator mode tunggal
Deskripsi Sirkulator Serat Optik
Apa itu Sirkulator Serat Optik
Fungsi dari circulator Fiber optik mirip dengan circulator microwave.
It is a three or more ports multiport device. Ini adalah tiga atau lebih perangkat port multiport. Lightwave is transmitted from one port to the next sequential port with a minimum loss but is blocked from one port to the previous port. Lightwave ditransmisikan dari satu port ke port sekuensial berikutnya dengan kerugian minimum tetapi diblokir dari satu port ke port sebelumnya.
Optical circulators were first used in telecom systems. Sirkulator optik pertama kali digunakan dalam sistem telekomunikasi. However, with the ready availability of low-cost and high-performance circulators, they are also used in sensing and imaging fields. Namun, dengan ketersediaan siap pakai murah dan berperforma tinggi, mereka juga digunakan dalam bidang penginderaan dan pencitraan.
Circulator optik adalah perangkat tiga port yang memungkinkan cahaya untuk bepergian hanya dalam satu arah.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. Sinyal memasuki Port 1 akan keluar dari Port 2 dengan kerugian minimal, sedangkan sinyal memasuki Port 2 akan keluar dari Port 3 dengan kerugian minimal. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. Port memasuki cahaya 2 mengalami sejumlah besar kerugian di port 1, dan port memasuki cahaya 3 mengalami sejumlah besar kehilangan di port 2 dan 1.
Optical circulators are non-reciprocal devices. Sirkulator optik adalah perangkat non-resiprokal. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. Ini berarti bahwa setiap perubahan pada sifat-sifat cahaya yang disebabkan oleh melewati perangkat tidak terbalik dengan bergerak ke arah yang berlawanan.
Fitur Sirkulator Serat Optik
Isolasi tinggi & Rugi Pengembalian Tinggi
Rugi penyisipan rendah & PDL
Jalur Optik Epoxy Gratis
Aplikasi Sirkulator Serat Optik
Spesifikasi Sirkulator Serat Optik
| Barang | Satuan | Parameter | |||
| Panjang gelombang operasi | nm | 1064 | |||
| Bandwidth | nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Isolasi | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Rugi Penyisipan @ Band, 23 ℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| Mengembalikan kerugian | dB | ≥ 50 | |||
| Cross Talk | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Daya Optik Maksimum | mW | ≤ 300 | |||
| Jenis serat | / | Hi1060 | |||
| Suhu Operasional | 0C | 0 ~ 50 | |||
| Suhu penyimpanan | 0C | -40 ~ 85 | |||
| Dimensi Paket | mm | 34x8.4x8.4 (P1) | |||
catatan:
2. Spesifikasi dapat berubah tanpa pemberitahuan.
Dimensi Sirkulator Serat Optik (mm)
Optical Fiber CirculatorOrdering Iinformasi(Contoh: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| Panjang gelombang | Bandwidth | Jenis serat | Panjang serat | Jenis Konektor | |
|
1.1064nm |
1. ± 5nm |
1.250 μm serat |
1.0.5 +/- 0,1 m |
0.Tidak Ada Konektor |
