Detail produk:
|
| jenis mode: | mode tunggal | Kerugian penyisipan: | ≤ 2,5 dB |
|---|---|---|---|
| Jenis Konektor: | SC / UPC | Nuber of Channels: | 8 saluran |
| Panjang gelombang: | 1470-1610nm | Riak passband: | ≤0,30dB |
| Mengembalikan kerugian: | ≥45dB | Derectivity: | ≥50dB |
| Jenis serat: | Corning SMF-28 ultra | ||
| Cahaya Tinggi: | wdm dalam serat optik,dinding kotak terminasi serat |
||

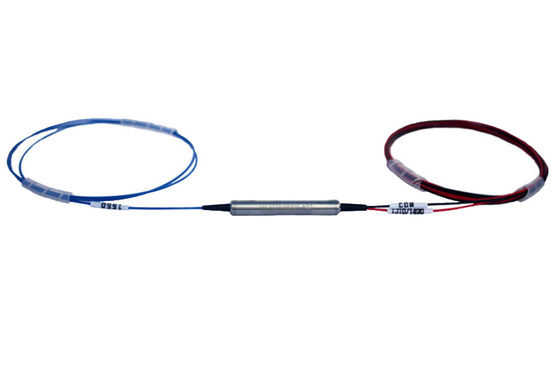

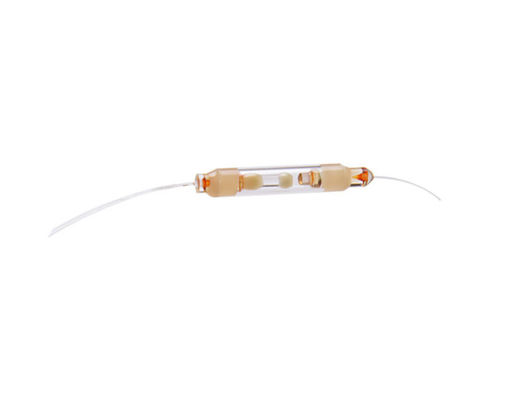

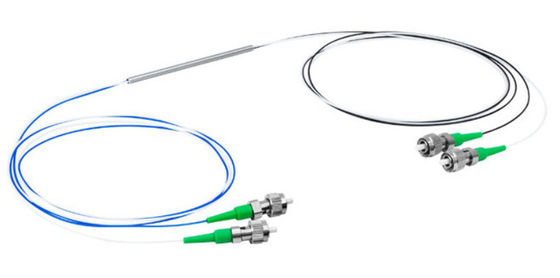

1550nm Pass / 980nm Refleksikan FWDM 980 / 1550nm Filter WDM serat optik splitter
Deskripsi
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. Filter Multiplexer Divisi Panjang Gelombang 1310 / 1550nm didasarkan pada teknologi filter film tipis yang stabil secara lingkungan. The devices combine or separate light at different wavelength in a wide wavelength range. Perangkat menggabungkan atau memisahkan cahaya pada panjang gelombang yang berbeda dalam rentang panjang gelombang yang luas. They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. Mereka menawarkan kerugian sisipan sangat rendah, ketergantungan polarisasi rendah, isolasi tinggi dan stabilitas lingkungan yang sangat baik. High power handling capability can be achieved through unique pigtail processing and high quality AR coating. Kemampuan penanganan daya tinggi dapat dicapai melalui pemrosesan kuncir unik dan pelapis AR berkualitas tinggi. These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. Komponen-komponen ini telah banyak digunakan dalam EDFA, amplifier Raman, jaringan WDM dan instrumen serat optik.
WDM didasarkan pada teknologi folter film tipis terbukti. WDM ini banyak digunakan dalam sistem komunikasi serat optik dan EDFA di mana pita operasi datar dan luas diperlukan.
2. Fitur:
Pita Pengoperasian Luas
Isolasi Saluran Tinggi
Rugi Penyisipan Rendah
Keandalan dan Stabilitas Tinggi
3. Aplikasi:
EDFA
FTTH
Sistem CATV
Sistem WDM
Aplikasi
Akses jaringan
Sistem Metro WDM
Sistem WDM jangka panjang
Jaringan perusahaan
Spesifikasi
| Barang | Satuan | Parameter |
| Spasi saluran | GHz | 200 |
| Rentang panjang gelombang | Saluran ITU C- atau L-band 186.6 hingga 196.1 THz | |
| Passband | GHz | ≥ +/- 33 |
| Riak passband transmisi | dB | ≤0.3 |
| Kehilangan sisipan transmisi | dB | ≤1.0 |
| Riak passband refleksi | dB | ≤0.2 |
| Kehilangan sisipan refleksi | dB | ≤0.4 |
| Isolasi transmisi (saluran adj) | dB | ≥30 |
| Isolasi transmisi (saluran non-adj) | dB | ≥50 |
| Isolasi refleksi | dB | ≥13 |
| Kerugian tergantung polarisasi | dB | ≤0.2 |
| Penyebaran mode polarisasi | ps | ≤0.2 |
| Direktivitas | dB | ≥50 |
| Mengembalikan kerugian | dB | ≥45 |
| Penanganan daya optik | mW | ≥500 |
| Beban tarik | N | ≥5 |
| Kisaran suhu operasi | -5 hingga 70 | |
| Kisaran suhu penyimpanan | -40 hingga +85 0C | |
| Jenis serat | SMF-28e | |
| Dimensi paket | mm | 5,5 x 34mm |
Catatan: Semua spesifikasi didasarkan pada perangkat tanpa konektor, dan dijamin berakhir
panjang gelombang, polarisasi dan suhu.
Gambar dimensi( mm)
Plot spektral (dB)
Meminta informasi
| Produk | Frekuensi saluran | Tabung | Panjang serat | Penyambung |
| 200G | ITU Grid | 1 = serat 250um | 1 = 0,5 +/- 0,1 m | 0 = Tidak ada konektor |
| Filter DWDM | Di C-band | 2 = 900um serat | 2 = 1.0 +/- 0,1m | 1 = FC / UPC |
| 3 = Lainnya | 3 = lainnya | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
