Detail produk:
|
| jenis mode: | mode tunggal | Kerugian penyisipan: | ≤ 2,5 dB |
|---|---|---|---|
| Jenis Konektor: | SC / UPC | Nuber of Channels: | 8 saluran |
| Panjang gelombang: | 1470-1610nm | Riak passband: | ≤0,30dB |
| Mengembalikan kerugian: | ≥45dB | Derectivity: | ≥50dB |
| Jenis serat: | Corning SMF-28 ultra | ||
| Cahaya Tinggi: | wdm dalam serat optik,dinding kotak terminasi serat |
||

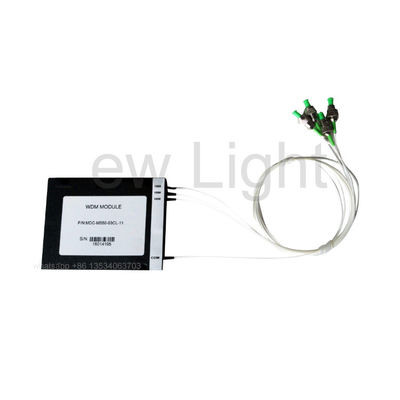

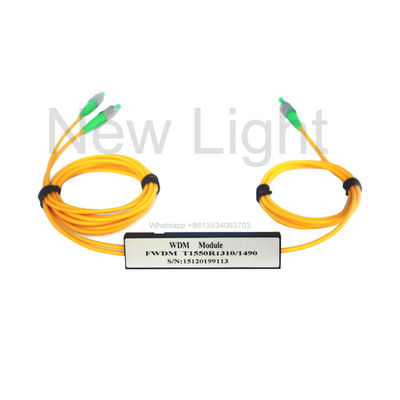

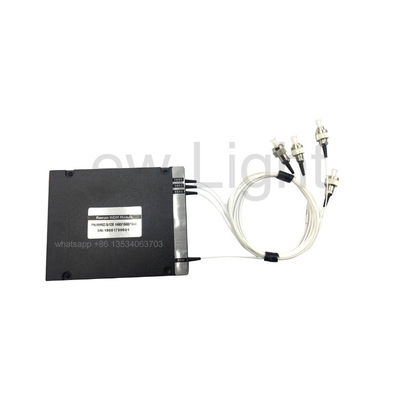

4 8 16 18 channel FWDM Filter WDM Steel Tube Communication Equipment
1 . 1. Description Deskripsi
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. Filter FTTX Modul WDM banyak digunakan dalam EDFA, amplifier Raman, jaringan WDM dan instrumentasi serat optik didasarkan pada teknologi Thin Film Filter (TFF). The device combines or separates light at different wavelengths in a wide wavelength range. Perangkat menggabungkan atau memisahkan cahaya pada panjang gelombang yang berbeda dalam rentang panjang gelombang yang luas. It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. Ini dapat memperluas kapasitas serat tunggal untuk mencapai komunikasi dua arah, sehingga banyak digunakan dalam peningkatan dan perluasan jaringan optik, atau memperkenalkan bisnis komprehensif baru dll.
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. Kami menyediakan perangkat filter wavelength division multiplexing (WDM) berbasis filter yang disesuaikan dengan pita panjang gelombang tertentu untuk aplikasi khusus Anda. As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". Seperti yang mungkin Anda ketahui, sistem GEPON sendiri berfungsi pada 1310/1490, jadi sinyal CATV di sini dikirim melalui serat yang sama menggunakan 1550nm, dan FWDM adalah tempat di mana semua ini mendapatkan "campuran".
Aplikasi
Akses jaringan
Sistem Metro WDM
Sistem WDM jangka panjang
Jaringan perusahaan
Spesifikasi
| Barang | Satuan | Parameter |
| Spasi saluran | GHz | 200 |
| Rentang panjang gelombang | Saluran ITU C- atau L-band 186.6 hingga 196.1 THz | |
| Passband | GHz | ≥ +/- 33 |
| Riak passband transmisi | dB | ≤0.3 |
| Kehilangan sisipan transmisi | dB | ≤1.0 |
| Riak passband refleksi | dB | ≤0.2 |
| Kehilangan sisipan refleksi | dB | ≤0.4 |
| Isolasi transmisi (saluran adj) | dB | ≥30 |
| Isolasi transmisi (saluran non-adj) | dB | ≥50 |
| Isolasi refleksi | dB | ≥13 |
| Kerugian tergantung polarisasi | dB | ≤0.2 |
| Penyebaran mode polarisasi | ps | ≤0.2 |
| Direktivitas | dB | ≥50 |
| Mengembalikan kerugian | dB | ≥45 |
| Penanganan daya optik | mW | ≥500 |
| Beban tarik | N | ≥5 |
| Kisaran suhu operasi | -5 hingga 70 | |
| Kisaran suhu penyimpanan | -40 hingga +85 0C | |
| Jenis serat | SMF-28e | |
| Dimensi paket | mm | 5,5 x 34mm |
Catatan: Semua spesifikasi didasarkan pada perangkat tanpa konektor, dan dijamin berakhir
panjang gelombang, polarisasi dan suhu.
Gambar dimensi( mm)
Plot spektral (dB)
Meminta informasi
| Produk | Frekuensi saluran | Tabung | Panjang serat | Penyambung |
| 200G | ITU Grid | 1 = serat 250um | 1 = 0,5 +/- 0,1 m | 0 = Tidak ada konektor |
| Filter DWDM | Di C-band | 2 = 900um serat | 2 = 1.0 +/- 0,1m | 1 = FC / UPC |
| 3 = Lainnya | 3 = lainnya | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
