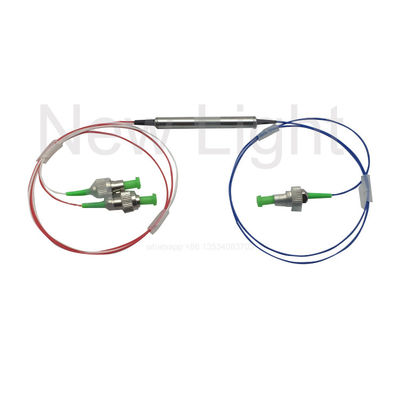

3 Ports Optical Mux Demux 100Ghz 200Ghz 1x2 Perangkat ITU Channel
1. Deskripsi:
100GHz/200GHz 1x2 wavelength multiplexer utilizes thin film coating technology and proprietary design of non-flux metal bonding micro optics packaging to achieve optical add or drop at a ITU wavelength. Multiplexer panjang gelombang 100GHz / 200GHz 1x2 memanfaatkan teknologi pelapisan film tipis dan desain eksklusif kemasan optik mikro ikatan logam non-fluks untuk mencapai penambahan atau penurunan optik pada panjang gelombang ITU. It provides ITU channel center wavelength, low insertion loss, high channel isolation, wide pass band, low temperature sensitivity and epoxy free optical path . Ini memberikan ITU panjang gelombang pusat saluran, kehilangan penyisipan rendah, isolasi saluran tinggi, pita lulus lebar, sensitivitas suhu rendah dan jalur optik bebas epoksi. It can be used for wavelength add/drop in telecommunication network system. Dapat digunakan untuk penambahan / penurunan panjang gelombang dalam sistem jaringan telekomunikasi.
The 3 ports FWDM use the thin film filter to ensure high quality and perfect optical performance. 3 port FWDM menggunakan filter film tipis untuk memastikan kualitas tinggi dan kinerja optik yang sempurna. It can achieve 1310&1490, 1550 two channel optical signal Mux and Demux, and was widely used in CATV, Telecommunications, Internet and so on. Itu dapat mencapai 1310 & 1490, 1550 dua saluran sinyal optik Mux dan Demux, dan secara luas digunakan dalam CATV, Telekomunikasi, Internet dan sebagainya.
2. Fitur:
ITU Grid 100G atau 200G jarak saluran
Rugi Penyisipan Rendah
Pita lulus lebar
Isolasi saluran tinggi
Bebas epoksi di Jalur Optik
Stabilitas dan keandalan yang tinggi
3. Aplikasi:
Jaringan DWDM
Routing panjang gelombang
Penguat Serat Optik
Sistem Serat Optik CATV
Saluran Tambah / Jatuhkan
Aplikasi
Akses jaringan
Sistem Metro WDM
Sistem WDM jangka panjang
Jaringan perusahaan
Spesifikasi
Barang |
Satuan |
Parameter |
Spasi saluran |
GHz |
200 |
Rentang panjang gelombang |
|
Saluran ITU C- atau L-band 186.6 hingga 196.1 THz |
Passband |
GHz |
≥ +/- 33 |
Riak passband transmisi |
dB |
≤0.3 |
Kehilangan sisipan transmisi |
dB |
≤1.0 |
Riak passband refleksi |
dB |
≤0.2 |
Kehilangan sisipan refleksi |
dB |
≤0.4 |
Isolasi transmisi (saluran adj) |
dB |
≥30 |
Isolasi transmisi (saluran non-adj) |
dB |
≥50 |
Isolasi refleksi |
dB |
≥13 |
Kerugian tergantung polarisasi |
dB |
≤0.2 |
Penyebaran mode polarisasi |
ps |
≤0.2 |
Direktivitas |
dB |
≥50 |
Mengembalikan kerugian |
dB |
≥45 |
Penanganan daya optik |
mW |
≥500 |
Beban tarik |
N |
≥5 |
Kisaran suhu operasi |
|
-5 hingga 70 |
Kisaran suhu penyimpanan |
|
-40 hingga +85 0C |
Jenis serat |
|
SMF-28e |
Dimensi paket |
mm |
5,5 x 34mm |
Catatan: Semua spesifikasi didasarkan pada perangkat tanpa konektor, dan dijamin berakhir
panjang gelombang, polarisasi dan suhu.
Gambar dimensi( mm)
Plot spektral (dB)
Meminta informasi
Produk |
Frekuensi saluran |
Tabung |
Panjang serat |
Penyambung |
200G |
ITU Grid |
1 = serat 250um |
1 = 0,5 +/- 0,1 m |
0 = Tidak ada konektor |
Filter DWDM |
Di C-band |
2 = 900um serat |
2 = 1.0 +/- 0,1m |
1 = FC / UPC |
|
|
3 = Lainnya |
3 = lainnya |
2 = FC / APC |
|
|
|
|
3 = SC / UPC |
|
|
|
|
4 = SC / APC |
|
|
|
|
5 = LC |
