Detail produk:
|
| Bahan: | Logam | jenis mode: | mode tunggal / multi mode |
|---|---|---|---|
| Jenis Konektor: | 3.0mm | Kerugian penyisipan: | <0.3dB |
| Sertifikat: | CE, ISO, RoHS | Mengembalikan kerugian: | PC≥40 UPC≥50 APC≥60 dB |
| Cahaya Tinggi: | Konektor LC Ke LC 3.0mm,Konektor LC Ke LC 0.9mm,Adaptor 0.9mm lc ke lc |
||

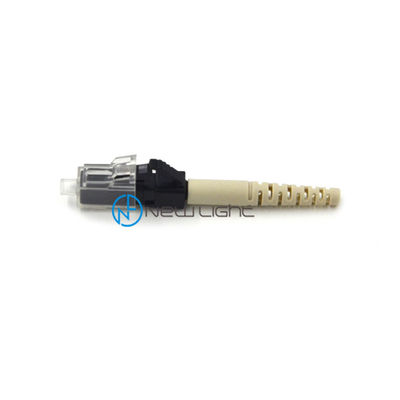

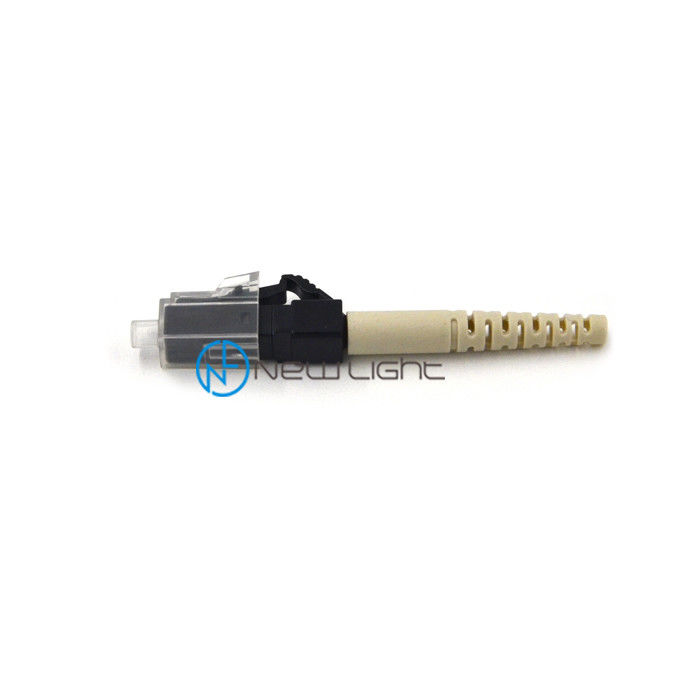

Single mode multimode LC SX 0.9mm 2.0mm 3.0mm lc ke konektor lc
Konektor serat optik itu unik.Kabel serat mengirimkan pulsa cahaya daripada sinyal listrik, jadi penghentiannya harus jauh lebih tepat.Alih-alih hanya mengizinkan pin untuk membuat kontak logam-ke-logam, konektor serat optik harus menyelaraskan serat kaca mikroskopis dengan sempurna untuk memungkinkan komunikasi.Meskipun ada banyak jenis konektor serat, mereka memiliki karakteristik desain yang serupa.Simpleks vs. dupleks: Simpleks berarti 1 konektor per ujung sedangkan dupleks berarti 2 konektor per ujung.Ada tiga komponen utama konektor serat: ferrule, badan konektor, dan mekanisme kopling.
Konektor lc serat optik adalah perangkat mekanis yang dirancang untuk menyelaraskan konektor serat optik.Ini berisi selongsong interkoneksi, yang menyatukan kedua ferrules.
Adaptor serat optik adalah tipe flensa dalam wadah plastik;Adaptor mode tunggal dengan selongsong Keramik sedangkan adaptor serat multimode dengan selongsong perunggu.
APLIKASI
· CATV
· Pemutusan perangkat aktif
· Jaringan telekomunikasi
· Metro
· Jaringan Area Lokal (LAN)
· Jaringan pengolahan data
· Alat uji
· Instalasi yang tepat
· Wide Area Networks (WANs)
· Industri, medis & militer
FITUR
· Kehilangan penyisipan rendah dan refleksi punggung
· Konstruksi satu bagian dan desain tahan-tarik
· Ferrule keramik pra-radius mengambang bebas
· Kunci anti-rotasi presisi dan bodi tahan korosi
· Beragam jenis dan warna sepatu bot
Konektor APC adalah jenis konektor serat yang meminimalkan pantulan balik karena polesan sudut 5 ° hingga 15 ° diterapkan pada permukaan ujung.Seperti yang diilustrasikan pada gambar berikut.
Konektor poles sudut sebaiknya hanya dikawinkan dengan konektor poles sudut lainnya.Mengawinkan dengan konektor poles non-sudut menyebabkan hilangnya penyisipan yang sangat tinggi.Umumnya konektor yang dipoles sudut memiliki kerugian penyisipan yang lebih tinggi daripada konektor kontak fisik lurus berkualitas baik.
Konektor dengan kualitas "Ultra" dapat mencapai pantulan belakang yang sebanding dengan konektor bersudut saat tersambung, tetapi sambungan bersudut mempertahankan pantulan belakang rendah bahkan saat ujung keluaran serat dilepas.
Sambungan yang dipoles bersudut dibedakan dengan menggunakan booting relief hijau, atau badan konektor hijau.Bagian-bagian tersebut biasanya diidentifikasi dengan menambahkan “/ APC” ke namanya.
Misalnya, konektor FC bersudut dapat ditetapkan sebagai FC / APC, konektor LC miring dapat ditetapkan sebagai LC / APC, dll.
Nilai kerugian pengembalian untuk konektor APC yang dikawinkan di lapangan biasanya akan lebih besar dari -65 dB.Untuk koneksi UPC, biasanya -55 dB.
Ketika konektor tidak terhubung — seperti port yang tidak digunakan dalam bingkai distribusi FTTP — kerugian pengembalian untuk konektor APC adalah -65 dB atau lebih besar, dibandingkan dengan konektor UPC yang akan berada di sekitar 14 dB.
Fitur:
► Sesuai dengan IEC 61754-20 dan TIA 604-2
► Kehilangan penyisipan rendah dan refleksi belakang
► Rumah berbentuk Bayonet untuk penghentian yang mudah
► Badan kuningan berlapis nikel
► Ferrule keramik zirkonia dengan hasil akhir PC kelas atas
► RoHS, sesuai dengan REACH SvHC
Aplikasi:
► Jaringan area lokal
► Jaringan pemrosesan data
► Aplikasi distribusi
► Distribusi gedung
► Alat uji dan laboratorium
Kemudahan penggunaan
| tipe konektor | mode tunggal / multimode |
| warna | biru hijau |
| kabel | 0.9 / 2.0 / 3.0 |
Parameter
| nama produk | Konektor ST Serat Optik OEM / ODM 3.0mm Untuk Kabel Patch Distribusi Dalam Ruangan |
| tipe mode | mode tunggal / multi mode |
| diameter kabel | 0,9 /2,0 / 3,0 mm |
| kerugian penyisipan | ≤ 0.3dB (kerugian penyisipan rendah bisa ≤ 0.35dB) |
| mengembalikan kerugian | ≥60 dB |
| panjang gelombang | 1310/1550 |
| bahan ferrule | Keramik |
| suhu operater | -40 ~ + 85 ℃ |
| OEM / ODM | dapat diterima |
| jaminan | 3 tahun setelah melahirkan |
| Waktu pengiriman | 2-15 hari kerja (sesuai dengan kuantitas Anda) |
lebih banyak konektor untuk referensi
| Jenis konektor | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| Jenis mode | mode tunggal atau multimode |
| Jenis kabel | 0,9 / 2,0 / 3,0 mm |
Bagaimana cara memesan
1.Jenis konektor: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Jenis mode: mode tunggal (UPC dan APC) / mode multi (PC)
3. Diameter kabel: 0.9 / 2.0 / 3.0 mm (dapat disesuaikan diameter lainnya)
4. Bahan pelapis: PVC / LSZH
5. jumlah serat: sederhana / dupleks / 4 inti / 6 inti / 8 inti / 12 inti / 24 inti / 48 inti / 96 inti dan seterusnya
6. Jenis kabel: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Panjang kabel patch: sesuai dengan kebutuhan Anda
8. Konektor MPO / MTP harus memberi tahu kami metode mana (tipe A / tipe B / tipe C), pria atau wanita, jumlah serat (4/8/12/16/24/32 serat)
