Panel patch serat optik multimode rak 19 inci 48 port

Deskripsi Produk:

Panel patch serat optik multimode rak 19 inci 48 port termasuk kabel dan adaptor MPO / MTP juga dikenal sebagai panel distribusi serat. Mereka memudahkan untuk mengakhiri kabel serat optik dan menyediakan akses ke serat individual kabel’ untuk koneksi silang.
Panel serat optik dasar biasanya adalah penutup logam yang menutupi panel adaptor dan baki sambatan serat. Baki sambatan memungkinkan serat untuk digabungkan bersama dengan pigtail serat optik yang pada gilirannya dicolokkan ke port dalam tetap dari panel adaptor.
Port bagian dalam panel biasanya tetap, yang berarti bahwa kabel tidak terputus pada titik mana pun. Port luar panel disediakan untuk kabel patch serat yang dapat dicolokkan dan dicabut sesering mungkin untuk mengatur koneksi antar perangkat sesuai kebutuhan.
Panel patch serat memiliki dua kompartemen. Satu berisi wadah atau adaptor bulkhead, dan yang lainnya digunakan untuk baki sambatan dan penyimpanan serat berlebih.

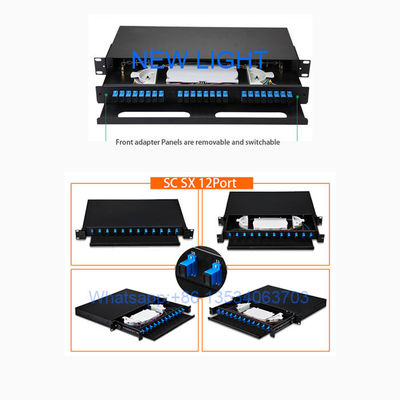

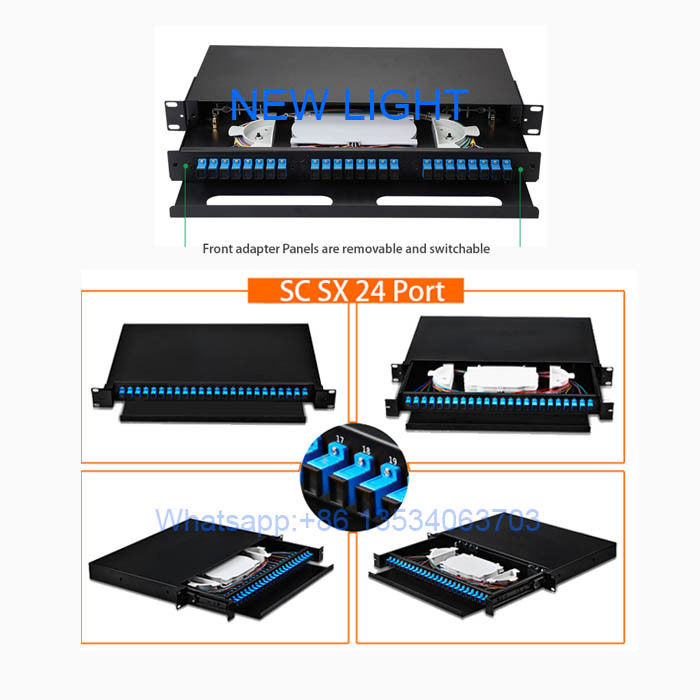

Penutup serat optik rak geser keluar, dimuat dengan 3 buah adaptor duplex multimode LC dan baki sambatan ... penutup serat optik rak geser keluar 6 port 19 inci, dimuat dengan 6 buah adaptor ST singlemode dan baki sambatan.

Ada model yang berbeda untuk disesuaikan dengan aplikasi serat 12 inti, serat 24 inti, serat 36 inti, serat 48 inti, serat 72 inti, serat 96 inti, serat 144 inti. Mereka dapat dengan antarmuka adaptor yang berbeda termasuk SC, ST, FC, LC MTRJ, e2000 dll. Aksesori dan pigtail serat terkait bersifat opsional.

Aplikasi:

1. Lingkaran pelanggan telekomunikasi

2. Serat ke rumah (FTTH)

3. LAN/WAN

4. CATV

Fitur:

Digunakan untuk koneksi cabang penghentian kabel optik

Struktur Standar 19'', Pemasangan rak

Tersedia untuk pemasangan adaptor

Struktur Laci, Mudah Dioperasikan.

Desain ringkas untuk penghematan ruang

Mudah untuk manajemen dan pengoperasian

Ukuran standar, ringan dan struktur yang wajar

Karakteristik mekanik dan lingkungan:

Dimensi:

Polaritas
Untuk tautan serat untuk mengirim data dengan benar, sinyal transmisi (Tx) di satu ujung kabel harus cocok dengan penerima yang sesuai (Rx) di ujung lainnya. Tujuan dari setiap skema polaritas adalah untuk memastikan koneksi yang berkelanjutan ini, dan ini menjadi sedikit lebih rumit ketika berurusan dengan komponen multi-serat. Standar industri menyebutkan tiga metode polaritas yang berbeda—Metode A, Metode B, dan Metode C. Dan setiap metode menggunakan berbagai jenis kabel MPO.

Metode A menggunakan kabel trunk MPO langsung Tipe A dengan konektor kunci atas di satu ujung dan konektor kunci bawah di ujung lainnya sehingga serat yang terletak di Posisi 1 tiba di Posisi 1 di ujung lainnya. Saat menggunakan Metode A untuk aplikasi dupleks, membuat flip transceiver-receiver diperlukan dalam kabel patch di salah satu ujungnya.

Metode B menggunakan konektor kunci atas di kedua ujungnya untuk mencapai flip transceiver-receiver sehingga serat yang terletak di Posisi 1 tiba di Posisi 12 di ujung yang berlawanan, serat yang terletak di Posisi 2 tiba di Posisi 11 di ujung yang berlawanan dan seterusnya. Untuk aplikasi dupleks, Metode B menggunakan kabel patch A-B lurus di kedua ujungnya.

Metode C menggunakan konektor kunci atas di satu ujung dan kunci bawah di ujung lainnya seperti Metode A, tetapi flip terjadi di dalam kabel itu sendiri di mana setiap pasang serat dibalik sehingga serat di Posisi 1 tiba di Posisi 2 di ujung yang berlawanan dan serat di Posisi 2 tiba di Posisi 1. Sementara metode ini berfungsi dengan baik untuk aplikasi dupleks, metode ini tidak mendukung aplikasi paralel 8-serat 40 dan 100 Gig dan oleh karena itu tidak disarankan.

Dengan tiga metode polaritas yang berbeda dan kebutuhan untuk menggunakan jenis kabel patch yang benar untuk masing-masing, kesalahan penyebaran dapat menjadi umum. Untungnya, MultiFiber™ Pro Fluke Networks’ memungkinkan pengguna untuk menguji kabel patch individual, tautan permanen, dan saluran untuk polaritas yang benar.
