Detail produk:
|
warna: | hijau | Nama: | MPO Patch kabel |
---|---|---|---|
Konektor: | MPO-MPO | Panjang: | 0,5 meter |
Modus: | Multimode | OEM: | TERSEDIA |
Cahaya Tinggi: | mpo ke kabel mpo,kabel kipas mpo fanout |

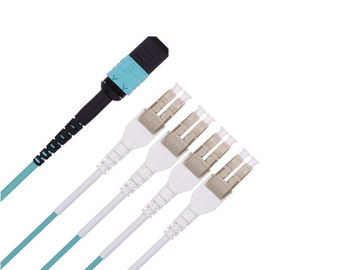

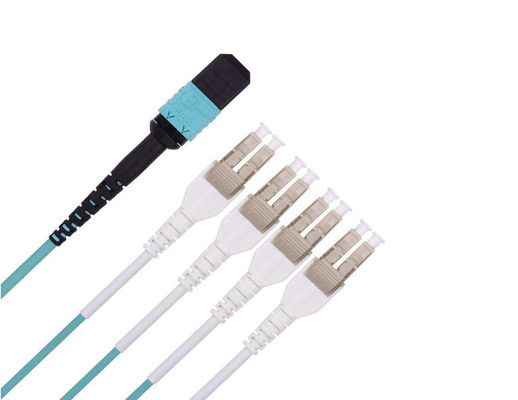

12 core MPO / MTP Majelis Kabel Majelis / MPO / MTP kabel patch, kabel OM2 / OM3 / OM4
Deskripsi:

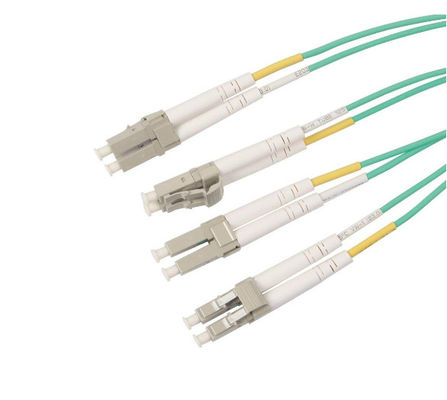

Konektor serat optik: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
Jenis Antarmuka Ferrule: APC, PC, UPC
Core serat: Simpleks, dupleks
Jenis serat; multimode (50/125) / (62.5 / 125), Singlemode (9/125)
Diameter serat (mm): Φ 0.9, φ 2.0, Φ 3.0
Panjang kabel; menyesuaikan
Connector End face: Persyaratan geometri wajah akhir MPO: EN50377-15-1
Kualitas Poles :: Kualitas wajah akhir yang dipoles: IEC61300-3-35
Kabel patch MPO kami dirancang untuk solusi pusat data yang mendukung topologi seperti 10
Gigabit Ethernet, Fibre Channel atau Infiniband - sebagaimana ditentukan dalam standar pusat data EN50173-5 dan
ISO / IEC 24764.

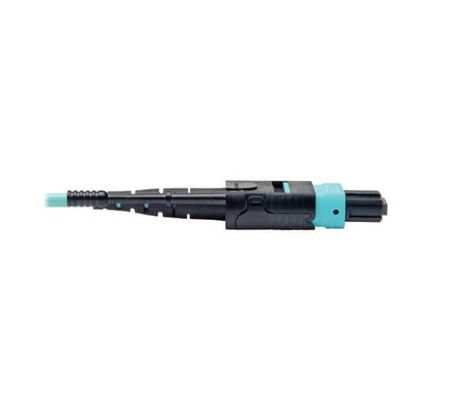

Detail MPO:

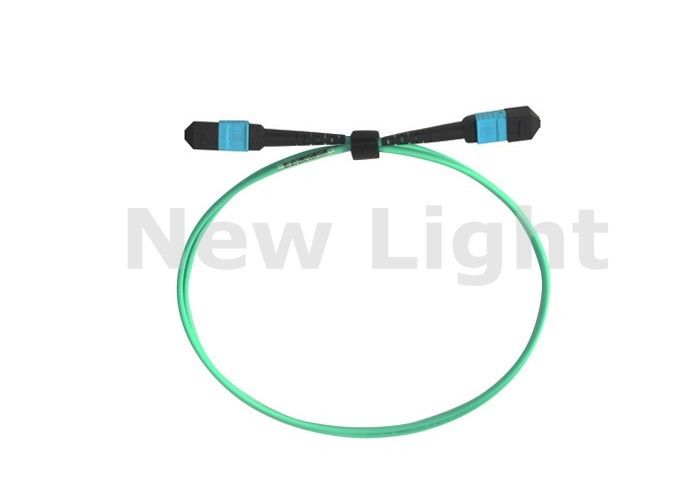

Kabel patch MPO digunakan untuk membuat interkoneksi antara kaset MPO atau koneksi ke peralatan aktif dengan antarmuka MPO / MTP.
Dalam kasus di mana kabel patch MPO terhubung (melalui coupler MPO) ke kabel patch MPO lainnya, salah satu dari dua konektor MPO haruslah laki-laki (dilengkapi pin).
Kabel patch MPO tersedia dalam 3 konfigurasi peta kawat yang berbeda: Lurus, Total Terbalik atau Pair Terbalik
Kabel patch MPO tersedia dalam kabel serat multi-mode dan single-mode.
Aplikasi
Kinerja Sidang Pengakhiran MTP / MPO:
Jenis / Kinerja | Singlemode (pemoles APC) | Multimode (PC / Flat Polish) | ||
Standar | Elite Kehilangan Rendah | Standar | Elite Kehilangan Rendah | |
Kehilangan Penyisipan Maksimum | ≤ 0,75dB | ≤ 0,35dB | ≤ 0,60dB | ≤ 0,35dB |
Mengembalikan kerugian | ≥ 50dB | T / A | ||
Suhu Operasional | -40 ° C hingga 80 ° C | 40 ° C hingga 80 ° C | ||
Uji Panjang Gelombang | 1310nm | 850nm |
Standar produk MTP:
Ø Memenuhi Standar IEC IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Sesuai Telcordia GR-1435-CORE
Ø Kabel terstruktur per TIA-568-C
Ø Optik Paralel
- Optical Internetworking Forum (OIF) Compliant
- InfiniBand Compliant
Ø InfiniBand
- 10G Fiber Channel Compliant
- 40G dan 100G IEEE 802.3
- QSFP
Jenis konektor | Item pengujian | Min | Maks |
MTP PC | ROC_X (abs) (mm) | 500 | |
ROC_Y (abs) (mm) | 50 | ||
Angle_X (deg) | -0.2 | 0,2 | |
Angle_Y (deg) | -0.2 | 0,2 | |
Semua Serat (nm) | -600 | 600 | |
Max.DH.Ave (nm) | -300 | 300 | |
Max.DH.Adj (nm) | -300 | 300 | |
Maks. Core Dip (nm) | -300 | 300 | |
Tinggi serat (nm) | -300 | 300 | |
ROC_X (abs) (mm) | 1000 | 3000 | |
MTP APC | ROC_X (abs) (mm) | 500 | |
ROC_Y (abs) (mm) | 50 | ||
Angle_X (deg) | -0.2 | 0,2 | |
Angle_Y (deg) | 7.8 | 8.2 | |
Semua Serat (nm) | -600 | 600 | |
Max.DH.Ave (nm) | -300 | 300 | |
Max.DH.Adj (nm) | -300 | 300 | |
Tinggi serat (nm) |
