Detail produk:
|
Tipe Konektor: | MPO / MTP | Bahan: | LSZH |
---|---|---|---|
Modus Jenis: | modus tunggal | Inti jenis: | 12core |
warna kabel: | Kuning | Panjang: | Dapat disesuaikan |
Sertifikat: | CE, ISO, RoHS | Waktu Antar: | 2-7 hari kerja setelah menerima setoran |
Kemampuan produksi: | 500 pcs / hari | Jangka waktu pembayaran: | T / T, deposit 30% di muka |
Nama Produk: | 12 inti OM3 Fiber Optik MPO / MTP Kabel patch mpo ke kabel breakout lc | ||
Cahaya Tinggi: | kabel serat mpo,kabel mpo ke mpo |

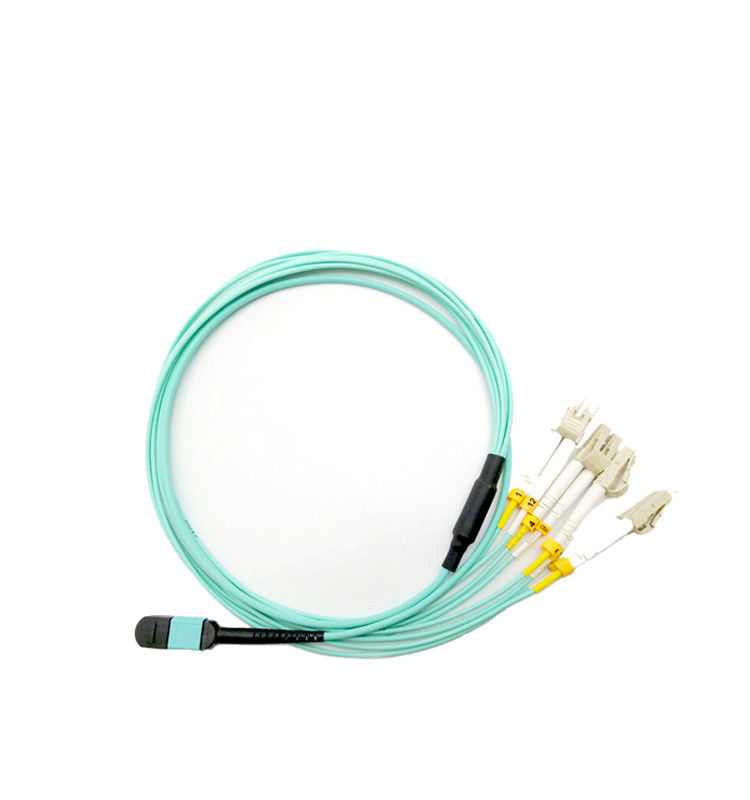

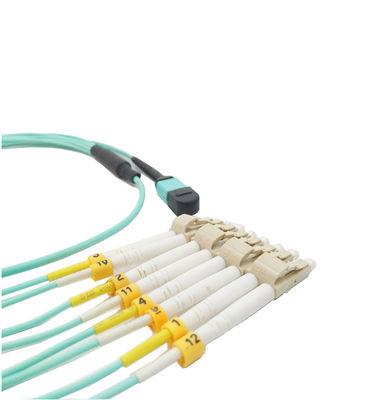

12 inti OM3 Fiber Optik MPO / MTP Kabel patch mpo ke kabel breakout
Apa permintaan MPO / MTP ?
Permintaan Permukaan:
400 X | Deskripsi cacat | Izinkan kuantitas | |
Serat (9um, 50um, 62.5um) | Goresan putih | ≤3um | Tanpa batas |
Titik | ≤2um | 5 PCS | |
Cacat | / | Tidak diizinkan | |
Cladding (62.5-125um) | Goresan putih | ≤3um | Tanpa batas |
≤5um | 1 buah | ||
Goresan hitam | ≤3um | 2 PCS | |
Bintik hitam | ≤2um | Tanpa batas | |
≤5um | 3 BUAH | ||
Cacat | ≤2um | Sekitar tidak terbatas | |
≤15um | Panjang total kurang dari panjang sisi 1/4 | ||
Cincin plastik | / | Tanpa batas |
b.performa:
MPO / MTP | Ferrule standar SM | Ferrule kerugian rendah SM | Ferrule standar MM | MM kehilangan ferrule rendah | |
IL Loss | Khas | 0,35dB | 0,20dB | 0,35dB | 0,20dB |
Maks | 0,75dB | 0,35dB | 0,65dB | 0,35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
Pengulangan | ≤0.30dB (Pasang lebih dari 500 kali) | 0.30dB (Colok lebih dari 1000 kali) | |||
Dapat dipertukarkan | ≤0.30dB (Dengan konektor yang cocok) | ||||
Kekuatan tekanan | ≤0.30dB (Ketegangan maksimum 66N) | ||||
Syok | ≤0.30dB (10 ~ 55Hz) | ||||
Kisaran suhu | -40 ° C ~ + 75 ° C |
Indikator interferensi:
Konektor MPO / MTP | Tes 3D Dimensi |
Jari-jari kelengkungan | X ≥2000mm, Y ≥50mm |
Tinggi Serat | 1000 ~ 4000 nm |
Angle Endface | X ± 0,3 °, Y ± 0,3 ° |
Core Dip | ± 300nm |
d. Panjang Toleransi:
Panjang (m) | Toleransi |
≤10 | + 10 CM |
10 <L≤30 | + 15cm |
> 30 | + 10% |
Sesuai dengan IEC61754-7 & GR-1435-CORE.
Desain modular, struktur pengunci-plug, mudah diuji, Instal, lepaskan, dan sesuaikan. Biasanya, konektor MTP / MPO tunggal biasanya dapat menampung 12 serat atau lebih, ruang kabel tinggi 1U dapat menampung hingga 96 LC antarmuka optik, Bagian. Menghemat kabinet dan ruang rak, manajemen kabel mudah Jenis serat, kabel tersedia, untuk memenuhi kebutuhan pelanggan yang berbeda.
Dapat pilihan pria, wanita. Mencapai posisi yang tepat dengan adaptor yang terhubung melalui fungsi pemosisian Pin-pin, stabilitas tinggi.
Multi-core ferrule, ukuran kecil, kecepatan tinggi dan kapasitas tinggi untuk memenuhi kebutuhan sistem komunikasi serat optik dan kabel interkoneksi kepadatan tinggi dengan efisiensi tinggi. Untuk infrastruktur jaringan di masa depan, sangat skalabel, mendukung persyaratan Ethernet dan Fibre Channel 10 / 100-1Gbps.
Parameter Teknis
Barang | Parameter teknik | |
Produk | 12 inti OM3 Fiber Optik MPO / MTP Kabel patch mpo ke kabel breakout | |
Konektor | MPO (F atau M) | MPO (F atau M) |
Suhu Operasional | -40 ° C ~ + 80 ° C | |
Suhu penyimpanan | -40 ° C ~ + 85 ° C | |
Kerugian Penyisipan | SM: ≤ 0.75dB (nilai standar), ≤0.35dB (nilai tipikal); MM: ≤ 0,50dB (nilai standar), ≤0,35dB (nilai khas); | |
Mengembalikan kerugian | SM: ≥60dB; MM: ≥35dB | |
Jenis akhir MPO | Pria: dengan pin pemandu; Perempuan: tanpa pin pemandu | |
Jumlah serat | 8,12 & 24 MT serat | |
Jenis konektor dari ujung lainnya | MPO-perempuan, MPO-laki-laki, FC, SC, ST, MU, LC, E2000 | |
Mode serat | Mode tunggal (G652, G655, G657), multi-mode (50, 62.5, OM2, OM3, OM4) | |
Jenis kabel serat | 250um pita serat, kabel pita, kabel serat optik bundel |
Tiga metode polaritas Tipe A, Tipe B dan Tipe C digunakan untuk menjamin alokasi dua arah yang tepat.
Kabel Batang MPO Tipe Straight-Through:
Key-Up ke Key-Down Adapters, 1 x A ke B Duplex Patch Cable dan 1 x A ke A Duplex Patch Cable.
Kabel Batang Tipe B Cross MPO:
Key-Up ke Key-Up Adapters dan 2 x A ke A Duplex Patch Cable.
Kabel Batang Tipe C Cross Pair MPO:
Key-Up ke Key-Down Adapters dan 2 x A ke A Duplex Patch Cable.
Menggunakan suhu
-40 ° ~ + 80 °
Aplikasi:
Mencoba peralatan
FTTX + LAN
Serat optik CATV
Sistem komunikasi optik
Telekomunikasi
Pakcing:
Kami akan mengemasnya dengan tas OPP dan kotak karton di luar. untuk melindungi barang tidak rusak saat pengiriman.
Pengiriman :
Kami dapat mengirimkannya melalui udara dan laut. Itu sesuai dengan kuantitas dan persyaratan Anda.
Pembayaran:
Jangka waktu pembayaran: T / T, L / C, PAYPAL / WESTERN UNION / MONEYGRAM. Setoran 30% di muka. saldo dibayar sebelum pengiriman.
Istilah harga: EXW, FOB, CIF, CFR. PINTU KE PINTU
Lebih banyak produk:
Kami memiliki kabel patch optik, kuncir, adaptor, attenuator, kotak distribusi, konektor Assmembly cepat. Jika Anda membutuhkan lebih banyak produk atau katalog, Anda dapat menghubungi kami
