Multi Mode LC SX 0.9mm 2.0mm 3.0mm konektor serat optik sudut kanan

Kabel patch serat optik adalah salah satu komponen yang paling umum digunakan dalam jaringan serat optik.serat optik
kabel patch terkadang juga disebut jumper serat optik atau kabel patch serat optik.umumnya ada
Ada dua jenis kabel patch serat optik: kabel patch serat optik mode tunggal dan serat optik multimode
kabel patch.Di sini kata mode berarti mode transmisi cahaya serat optik dalam serat optik
inti kabel.biasanya kabel patch serat optik mode tunggal dengan kaca serat 9/125 dan jaket kuning
warna, kabel patch serat optik multi mode dengan kaca serat 50/125 atau 62.5 / 125 dan berwarna oranye.

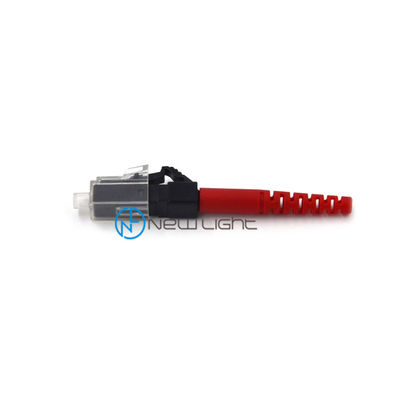

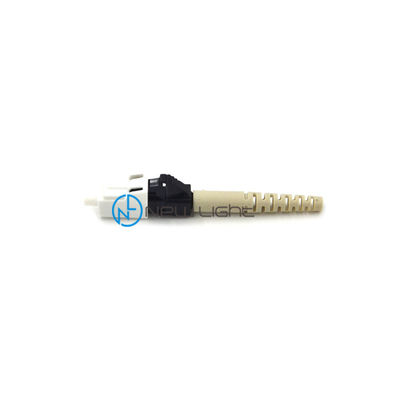

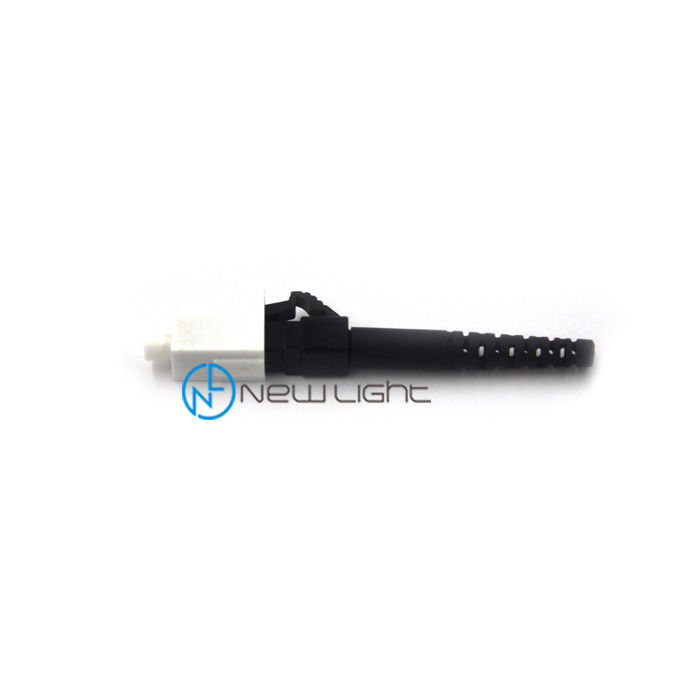

LC adalah bentuk pendek dari Konektor Lucent, konektor kabel patch serat LC adalah struktur dorong dan kait,
dengan housing plastik dan ferrule keramik 1,25mm yang akurat.Jenis LC adalah jenis serat bentuk kecil yang populer
kabel patch optik yang mengurangi ruang dan banyak digunakan untuk pemasangan yang padat.

Konektor lc serat optik adalah perangkat mekanis yang dirancang untuk menyelaraskan konektor serat optik.Ini berisi selongsong interkoneksi, yang menyatukan kedua ferrules.
Adaptor serat optik adalah tipe flensa dalam wadah plastik;Adaptor mode tunggal dengan selongsong Keramik sedangkan adaptor serat multimode dengan selongsong perunggu.

Konektor APC adalah jenis konektor serat yang meminimalkan pantulan balik karena polesan sudut 5 ° hingga 15 ° diterapkan pada permukaan ujung.Seperti yang diilustrasikan pada gambar berikut.

Konektor poles sudut sebaiknya hanya dikawinkan dengan konektor poles sudut lainnya.Mengawinkan dengan konektor poles non-sudut menyebabkan hilangnya penyisipan yang sangat tinggi.Umumnya konektor yang dipoles sudut memiliki kerugian penyisipan yang lebih tinggi daripada konektor kontak fisik lurus berkualitas baik.
Konektor dengan kualitas "Ultra" dapat mencapai pantulan belakang yang sebanding dengan konektor bersudut saat tersambung, tetapi sambungan bersudut mempertahankan pantulan belakang rendah bahkan saat ujung keluaran serat dilepas.

Sambungan yang dipoles bersudut dibedakan dengan menggunakan booting relief hijau, atau badan konektor hijau.Bagian-bagian tersebut biasanya diidentifikasi dengan menambahkan “/ APC” ke namanya.
Misalnya, konektor FC bersudut dapat ditetapkan sebagai FC / APC, konektor LC miring dapat ditetapkan sebagai LC / APC, dll.

Nilai kerugian pengembalian untuk konektor APC yang dikawinkan di lapangan biasanya akan lebih besar dari -65 dB.Untuk koneksi UPC, biasanya -55 dB.
Ketika konektor tidak terhubung — seperti port yang tidak digunakan dalam bingkai distribusi FTTP — kerugian pengembalian untuk konektor APC adalah -65 dB atau lebih besar, dibandingkan dengan konektor UPC yang akan berada di sekitar 14 dB.

Fitur:

► Sesuai dengan IEC 61754-20 dan TIA 604-2

► Kehilangan penyisipan rendah dan refleksi belakang

► Rumah berbentuk Bayonet untuk penghentian yang mudah

► Badan kuningan berlapis nikel

► Ferrule keramik zirkonia dengan hasil akhir PC kelas atas

► RoHS, sesuai dengan REACH SvHC

Aplikasi:

► Jaringan area lokal

► Jaringan pemrosesan data

► Aplikasi distribusi

► Distribusi gedung

► Alat uji dan laboratorium

Kemudahan penggunaan

Fitur:

--- Kehilangan penyisipan rendah dan kehilangan refleksi belakang
--- Permukaan ujung ferrule dikubah sebelumnya
--- Kunci anti-rotasi presisi
--- Tubuh kuningan berlapis nikel
--- Sepatu bot gaya Telcordia
--- Ferrule keramik mengambang bebas



Parameter

lebih banyak konektor untuk referensi

Bagaimana cara memesan

1.Jenis konektor: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Jenis mode: mode tunggal (UPC dan APC) / mode multi (PC)
3. Diameter kabel: 0.9 / 2.0 / 3.0 mm (dapat disesuaikan diameter lainnya)
4. Bahan pelapis: PVC / LSZH
5. jumlah serat: sederhana / dupleks / 4 inti / 6 inti / 8 inti / 12 inti / 24 inti / 48 inti / 96 inti dan seterusnya
6. Jenis kabel: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Panjang kabel patch: sesuai dengan kebutuhan Anda
8. Konektor MPO / MTP harus memberi tahu kami metode mana (tipe A / tipe B / tipe C), pria atau wanita, jumlah serat (4/8/12/16/24/32 serat)
