Detail produk:
|
Nama: | Kabel MPO MTP | bahan: | LSZH, OFNP atau OFNR |
---|---|---|---|
Tipe Modus: | OM3 OM4 OS2 | tipe inti: | 12 /24core |
Penyambung: | MTP/MPO | Warna: | Aqua, oranye, kuning, kuning/ merah/ aqua |
Cahaya Tinggi: | Kabel OM3 40G MPO,Kabel Pleno OM4 MPO Polaritas A,Kabel 12 Serat 40G OM3 MPO |
12 Serat 40G Kabel MPO OM3 OM4 Multimode Helai Polaritas Pleno

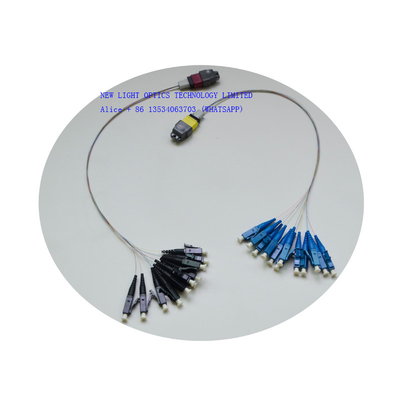

24 Serat OM4 Multimode Untai OM3 Polaritas B Plenum mpo lc kabel breakout
Keterangan
Kabel Serat OM4 OPTIK CAHAYA BARU digunakan untuk aplikasi jaringan serat optik kecepatan tinggi di gedung, pusat data, telekomunikasi, dll, juga disebut sebagai MM, MMode.Ini biasanya digunakan untuk jalur vertikal, poros, dan ruang antara lantai bangunan.Pelompat serat LC ini dirancang untuk kinerja dan dibangun untuk bertahan di lingkungan kabel yang kasar dan berkepadatan tinggi, paling sering digunakan untuk sekolah, fasilitas kesehatan, dan gedung pemerintah.
OM4 Multi Fiber Patch Cable diproduksi dengan serat optik corning kualitas tertinggi.Konektor 1 diakhiri dengan koneksi kontak gaya push-on MTP female (tanpa pin).Konektor 2 juga diakhiri dengan MTP female (tanpa pin) multi-fiber push-on style contact connection untuk konektivitas yang andal di lingkungan kabel patch serat kepadatan tinggi yang padat.Setiap konektor multi-serat MPO/MTP memiliki 12 x 50/125 helai serat optik dalam jaket pleno yang tahan api, tahan air, dan bebas dari interferensi elektromagnetik.
Diproduksi menggunakan TECHNOLOGY LIMITED Premium OM3 fiber, jaket standar Plenum MPO Cable w/FiberShield dirancang untuk aplikasi dalam ruangan tugas ringan hingga sedang seperti rak pusat data dan koneksi desktop/jaringan.Tersedia konektor low loss MTP Elite (US Conec) opsional.PFPM-JM312NXP05 sesuai dengan ROHS menurut ROHS2011/65/EU dan dilengkapi dengan garansi 10 tahun.Gambar hanya untuk tujuan ilustrasi
Fitur
• Dihentikan pabrik memberikan kualitas yang konsisten, kinerja tinggi, dan mengurangi waktu pemasangan
• 100% teruji untuk performa insertion loss yang rendah dan return loss yang tinggi

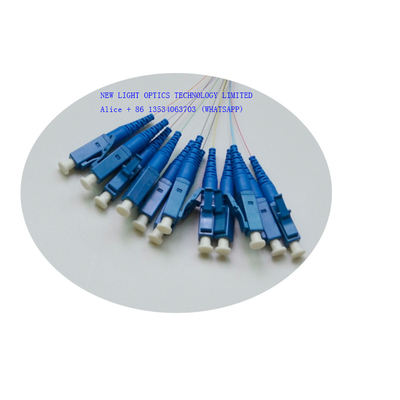

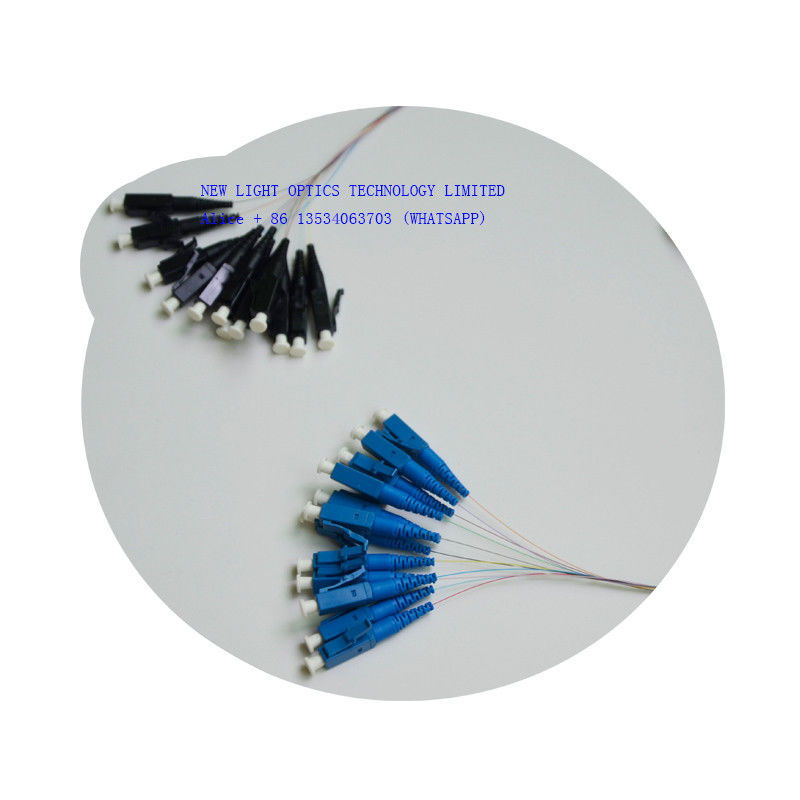

• Kabel harness dupleks MPO Female ke 4 x LC
• Cocok untuk aplikasi MPO
• Serat OM4 (OM3) 50/125μm
• Polaritas Tipe B, digunakan untuk interkoneksi optik 40G QSFP eSR4 dan 10GBASE-SR
• Performa yang dioptimalkan – tersedia dalam MTP elite dan konektor premium terpisah berdasarkan permintaan
• Mematuhi IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE dan RoHS
• Jaket LSZH secara Default
Kabel patch serat MPO sesuai dengan standar IEC-61754-7 dan TIA-604-5 (FOCIS-5).Ini dapat digunakan secara luas untuk
Ikhtisar Kabel MPO MTP
Kabel harness MTP / MPO pabrik Light baru dan kabel trunk MTP / MPO adalah dua jenis kabel serat MTP / MPO yang umum.Mereka berbeda satu sama lain dalam aspek-aspek seperti fungsi dan aplikasi.
Kabel harness MTP/MPO dirancang untuk aplikasi kepadatan tinggi yang membutuhkan kinerja tinggi dan pemasangan cepat.Kabel Harness menyediakan transisi dari kabel multi-serat ke serat individual atau konektor dupleks.Oleh karena itu, mereka dapat memenuhi berbagai persyaratan pemasangan kabel serat.
Kabel trunk MTP/MPO dirancang untuk aplikasi kepadatan tinggi yang menawarkan manfaat luar biasa dalam hal waktu pemasangan di tempat dan penghematan ruang.Kabel batang berfungsi sebagai tautan permanen yang menghubungkan modul MTP/MPO satu sama lain.
Pengkabelan terstruktur multimode 40G/100G yang dioptimalkan dengan laser menggunakan transmisi optik paralel.MPO adalah salah satu teknologi pelengkap yang memungkinkan pengembangan dan penyebaran perangkat optik paralel.Ditetapkan dalam standar IEEE-802.3ba untuk kecepatan transmisi Ethernet 40G/100G generasi berikutnya, ini menetapkan untuk membentuk Ethernet 40G dengan menggunakan empat saluran 10G untuk transit dan empat saluran 10G untuk menerima melalui konektor MPO 12 serat.Demikian juga, Ethernet 100G menggunakan sepuluh saluran 10G untuk mengirim dan sepuluh saluran 10G untuk menerima melalui konektor MPO 24 serat.
Parameter Teknis Kabel MPO MTP
Barang | Parameter teknik | |
Penyambung | MPO/MTP(F atau M) | MPO/MTP (F atau M) |
Suhu Operasi | -40°C ~ +80°C | |
Suhu Penyimpanan | -40°C ~ +85°C | |
Kerugian penyisipan |
SM: ≤ 0,75dB (nilai standar), ≤0,35dB (nilai tipikal); MM:≤ 0,50dB (nilai standar), ≤0,35dB (nilai tipikal); |
|
Mengembalikan kerugian | SM:≥60dB;MM:≥35dB | |
Jenis akhir MPO | Laki-laki: dengan pin pemandu;Betina: tanpa pin pemandu | |
Jumlah serat | 8,12 & 24 serat | |
Jenis konektor ujung lainnya | MPO-perempuan, MPO-laki-laki, FC, SC, ST, MU, LC, E2000 | |
Modus serat | Mode tunggal (G652,G655,G657), multi-mode (50, 62.5, OM2, OM3, OM4) | |
Jenis kabel serat | Serat pita 250um, kabel pita, kabel serat optik bundel |
Tiga metode polaritas Tipe A, Tipe B dan Tipe C digunakan untuk menjamin alokasi dua arah yang tepat.
Pengepakan
Kami akan mengemasnya dengan tas OPP dan kotak karton di luar.untuk melindungi barang tidak rusak saat pengiriman.
FQA
1.Q :Apakah Anda produsen?
A: ya, kami adalah produsen di Shenzhen, Cina
2.Q :Apa MOQ Anda?
A: MOQ bisa 1 pcs, tapi kami tidak menyarankan untuk memesan 1 pcs, karena biayanya akan lebih tinggi, sehingga harganya akan lebih tinggi dari anggaran Anda.
3. T:Berapa harganya ?
A: Harga sesuai dengan kuantitas Anda.Setelah Anda memberi tahu kami kuantitas Anda, kami akan menawarkan harga terbaik kami untuk Anda.Jumlah Besar akan mendapatkan harga yang sangat kompetitif.
4. T:Bisakah Anda mengutip harga FOB?
A: ya kita bisa, Tapi karena ukuran dan beratnya tidak besar, sebagian besar pengiriman melalui udara, DHL, TNT, UPC, FEDEX, dll.Sehingga sulit untuk melakukan harga FOB.Cara terbaik adalah beri tahu kami spesifikasi dan kuantitas terperinci Anda, kami akan menawarkan pengiriman dengan harga produk untuk referensi Anda.
Kami memiliki logistik harga yang sangat kompetitif.Jika jumlah Anda besar dan ada lusinan kotak karton, kami dapat mengetahui pengiriman melalui laut untuk referensi Anda.
Harga EXW atau harga CFR akan lebih baik.Anda dapat menghubungi kami untuk solusi lebih lanjut jika Anda membutuhkannya.
5. T:Bagaimana kualitas Anda?
A: Produksi kami sesuai dengan IEC, produksi standar Eropa, hampir tertutup untuk bengkel bebas debu.Peralatan produksi impor dan peralatan kontrol kualitas.Terutama peralatan MTP Daisi.
Semua produk adalah tes 100% sebelum pengiriman.
6. Q :Apa lead time Anda?
J: Kami memiliki tiga pabrik di China.Satu pabrik untuk produksi kabel serat optik, dua pabrik untuk kabel patch, PLC, ODF, adaptor, attenuator, dll.
Untuk kabel patch serat optik, lead time bisa 2 -3 hari kerja untuk 5000 pcs.produk reguler kami memiliki stok.Kami dapat menangani pesanan mendesak untuk Anda.Informasi lebih lanjut, Anda dapat merasa bebas untuk menghubungi kami.
7. Q :Apa garansi Anda?
A: untuk kabel patch, kami memiliki garansi 2 tahun sejak pengiriman, tetapi hanya bertanggung jawab atas kerusakan non-buatan.Untuk kerusakan buatan, kami dapat memperbaikinya untuk Anda secara gratis, tetapi pengiriman akan dibayar oleh pihak Anda.
8.Q :Apa kemasan Anda?
J: Kami menggunakan paket ekspor internasional.terlampir beberapa kemasan produk yang berbeda untuk referensi Anda.Kami juga dapat mencetak logo Anda pada kemasan
9. T:Bisakah Anda melakukan OEM/ODM?
J: ya, kita bisa.Kami adalah produsen, semua produk menerima OEM /ODM.kita dapat menandatangani perjanjian Kerahasiaan.
10. T:Dapatkah saya memiliki sampel?
A: Itu tergantung pada produk mana, untuk adaptor, attenuator, kabel patch, kuncir, kami dapat menyediakan sampel untuk Anda secara gratis.Tapi pengiriman dilunasi oleh sisi Anda.
Untuk produk bernilai besar, kami tidak dapat menawarkannya secara gratis, biaya sampel dan pengiriman dilunasi terlebih dahulu, setelah Anda melakukan pemesanan, biaya sampel akan dikembalikan.
11. T:Bagaimana saya bisa memesan?
A: 1. kirim email ke kami atau kirim pertanyaan.beritahu kami nama produk , spesifikasi rinci , kuantitas .Berikan alamat penerima Anda jika Anda membutuhkan kami untuk mengetahui pengiriman barang untuk Anda.
2. Setelah kami mengetahui kebutuhan Anda, akan menawarkan harga terbaik kami untuk Anda, dengan waktu tunggu.Harga sesuai dengan kuantitas Anda.
3. Ketika Anda menerima penawaran, kami akan membuat Faktur Profoma dengan rekening bank kami.
4. Kami akan mengatur produksi untuk Anda setelah kami menerima pembayaran.
5. Sebelum pengiriman kami akan mengkonfirmasi menerima informasi dengan Anda lagi. Dan akan mengirimkan nomor pelacakan kepada Anda setelah pengiriman.
6. Kami akan mencoba yang terbaik untuk memenuhi kebutuhan Anda untuk kerjasama jangka panjang.
12. T:Apa jangka waktu pembayaran Anda?
A: T / T, Western Union, Paypal, MoneyGram sekaligus. Untuk jumlah besar, dapat deposit 50% di muka, saldo 50% dibayar sebelum pengiriman.
