Detail produk:
|
Nama: | Kabel MPO MTP | bahan: | LSZH, OFNP atau OFNR |
---|---|---|---|
Tipe Modus: | OM3 OM4 OS2 | tipe inti: | 8/12 /24core |
Penyambung: | MPO | Warna: | Aqua, oranye, kuning, kuning/ merah/ aqua |
Cahaya Tinggi: | Kabel LSZH Jacket MPO OM4,Kabel LSZH Jacket MPO 12 Fiber,OM4 MPO 24 Kabel Fiber |
12 24 Serat MPO OM4 Cable Multimode Strands Dengan Jaket LSZH
12 24 Serat OM3 Multimode Strands Polaritas Kabel serat pleno om4
Keterangankabel serat om4
MPO-MPO-OS2-24B adalah kabel MPO ke MPO Female, OS2 Singlemode, 24 Fiber, Tipe B dengan panjang mulai dari 1 meter hingga 50 meter.Kabel MPO ke MPO ini menggunakan serat Singlemode 9/125 mikron dengan diameter jaket kabel 3 mm.Material jaket kabel tersedia dalam dua pilihan – Low Smoke Zero Halogen (LSZH) atau Optical Fiber Nonconductive Plenum (OFNP).Jaket kabel LSZH memastikan karakteristik asap yang lebih rendah dan nol asap, tetapi kabel OFNP memiliki karakteristik tahan api dan produksi asap yang rendah.OFNP adalah kabel fiber rating api tertinggi dan tidak ada jenis kabel lain yang dapat digunakan sebagai pengganti.Kabel MPO ke MPO mendukung panjang gelombang 1310nm dan 1610nm, dan pelemahannya pada 1310nm adalah 0,35dB/km dan pada 1610nm adalah 0,22dB/km yang memastikan kinerja terbaik pada jarak jauh.Kabel MPO ke MPO menjamin kehilangan penyisipan tingkat standar terbaik yang berada di bawah 0,7dB.Temperatur pengoperasian dinilai hingga -20C hingga +70C yang sesuai dengan berbagai lingkungan.MPO-MPO-OS2-24B Kabel MPO ke MPO diproduksi dengan konfigurasi crossover Tipe B untuk mendukung transceiver ke transceiver atau transceiver untuk menambal panel aplikasi Pusat Data 100G berkecepatan tinggi.
Kabel patch MPO-MPO-OS2-24B bersertifikasi CE/RoHS dan sesuai dengan standar keamanan produk.Kabel MPO ke MPO sepenuhnya sesuai dengan spesifikasi ISO/IEC-61754, EN 50399 dan EN 50575.Akibatnya, kepatuhan terhadap standar di atas menjamin bahwa kabel MPO ke MPO dapat digabungkan dengan peralatan pabrikan lain (kabel, kaset, adaptor).Dan juga memastikan bahwa jaket kabel sepenuhnya memenuhi sifat materialnya.
Highlight
Jenis: Kabel Batang Serat Optik
Konektor: MPO Female ke MPO Female
Jumlah Serat: 12 24
Polaritas: Tipe B
Tipe Serat: OS2 9/125um Serat Mode Tunggal (SMF)
Tipe Jaket: LSZH |OFNP
Panjang gelombang: 1310 |1610 nm
Suhu Operasional: -20°C hingga +70°C
Warna: Kuning
Panjang Kabel: 1m hingga 50m
Tersedia dalam tiga jenis polaritas:
Tipe-A (Straight Through)
Tipe-B (Silang, Terbalik)
Tipe-C (Pasangan Silang, Putar)
Fitur
• Dihentikan pabrik memberikan kualitas yang konsisten, kinerja tinggi, dan mengurangi waktu pemasangan
• 100% teruji untuk performa insertion loss yang rendah dan return loss yang tinggi

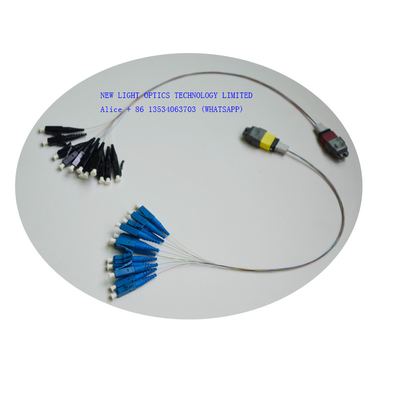

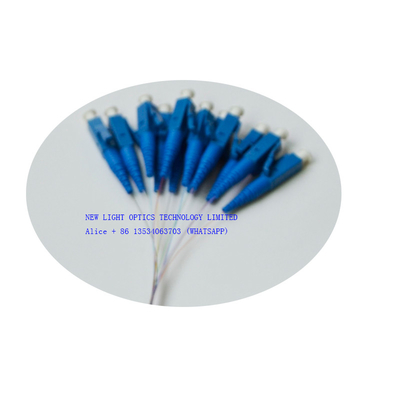

• Kabel harness dupleks MPO Female ke 4 x LC
• Cocok untuk aplikasi MPO
• Serat OM4 (OM3) 50/125μm
• Polaritas Tipe B, digunakan untuk interkoneksi optik 40G QSFP eSR4 dan 10GBASE-SR
• Performa yang dioptimalkan – tersedia dalam MTP elite dan konektor premium terpisah berdasarkan permintaan
• Mematuhi IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE dan RoHS
• Jaket LSZH secara Default
Kabel patch serat MPO sesuai dengan standar IEC-61754-7 dan TIA-604-5 (FOCIS-5).Ini dapat digunakan secara luas untuk
Ikhtisar Kabel MPO MTP
Kabel harness MTP / MPO pabrik Light baru dan kabel trunk MTP / MPO adalah dua jenis kabel serat MTP / MPO yang umum.Mereka berbeda satu sama lain dalam aspek-aspek seperti fungsi dan aplikasi.
Pilih Polaritas Anda
Tipe A - Lurus: Polaritas langsung biasanya untuk menghubungkan panel tambalan.Mereka disambungkan dalam konfigurasi cermin, mulai dari Pin 1 di satu ujung konektor ke Pin 1 di ujung yang berlawanan, dll.
Tipe B - Rollover: Polaritas rollover digunakan terutama untuk menghubungkan ke sakelar dan transceiver dalam aplikasi 40Gb.Dalam polaritas rollover 12 untai, kabel disambungkan dari Pin 1 di satu ujung konektor ke Pin 12 di ujung yang berlawanan.Kemudian 2 sampai 11, dan seterusnya.
Tipe C - Flipped: Polaritas Pair-Flipped adalah jenis polaritas yang paling umum digunakan untuk kabel ini, dan biasanya digunakan dalam aplikasi kaset-ke-kaset.Pin 1 di satu ujung mengarah ke Pin 2 di ujung yang berlawanan, dan 2 ke 1, 3 ke 4, 4 ke 3, dan seterusnya.Ini adalah opsi polaritas default, tetapi Anda dapat memilih polaritas yang diinginkan dari menu drop-down kami di atas.
Parameter Teknis Kabel MPO MTP
Barang | Parameter teknik | |
Penyambung | MPO/MTP(F atau M) | MPO/MTP (F atau M) |
Suhu Operasi | -40°C ~ +80°C | |
Suhu Penyimpanan | -40°C ~ +85°C | |
Kerugian penyisipan |
SM: ≤ 0,75dB (nilai standar), ≤0,35dB (nilai tipikal); MM:≤ 0,50dB (nilai standar), ≤0,35dB (nilai tipikal); |
|
Mengembalikan kerugian | SM:≥60dB;MM:≥35dB | |
Jenis akhir MPO | Laki-laki: dengan pin pemandu;Betina: tanpa pin pemandu | |
Jumlah serat | 8,12 & 24 serat | |
Jenis konektor ujung lainnya | MPO-perempuan, MPO-laki-laki, FC, SC, ST, MU, LC, E2000 | |
Modus serat | Mode tunggal (G652,G655,G657), multi-mode (50, 62.5, OM2, OM3, OM4) | |
Jenis kabel serat | Serat pita 250um, kabel pita, kabel serat optik bundel |
Tiga metode polaritas Tipe A, Tipe B dan Tipe C digunakan untuk menjamin alokasi dua arah yang tepat.
Pengepakan
Kami akan mengemasnya dengan tas OPP dan kotak karton di luar.untuk melindungi barang tidak rusak saat pengiriman.
FQA
1.Q :Apakah Anda produsen?
A: ya, kami adalah produsen di Shenzhen, Cina
2.Q :Apa MOQ Anda?
A: MOQ bisa 1 pcs, tapi kami tidak menyarankan untuk memesan 1 pcs, karena biayanya akan lebih tinggi, sehingga harganya akan lebih tinggi dari anggaran Anda.
3. T:Berapa harganya ?
A: Harga sesuai dengan kuantitas Anda.Setelah Anda memberi tahu kami kuantitas Anda, kami akan menawarkan harga terbaik kami untuk Anda.Jumlah Besar akan mendapatkan harga yang sangat kompetitif.
4. T:Bisakah Anda mengutip harga FOB?
A: ya kita bisa, Tapi karena ukuran dan beratnya tidak besar, sebagian besar pengiriman melalui udara, DHL, TNT, UPC, FEDEX, dll.Sehingga sulit untuk melakukan harga FOB.Cara terbaik adalah beri tahu kami spesifikasi dan kuantitas terperinci Anda, kami akan menawarkan pengiriman dengan harga produk untuk referensi Anda.
Kami memiliki logistik harga yang sangat kompetitif.Jika jumlah Anda besar dan ada lusinan kotak karton, kami dapat mengetahui pengiriman melalui laut untuk referensi Anda.
Harga EXW atau harga CFR akan lebih baik.Anda dapat menghubungi kami untuk solusi lebih lanjut jika Anda membutuhkannya.
5. T:Bagaimana kualitas Anda?
A: Produksi kami sesuai dengan IEC, produksi standar Eropa, hampir tertutup untuk bengkel bebas debu.Peralatan produksi impor dan peralatan kontrol kualitas.Terutama peralatan MTP Daisi.
Semua produk adalah tes 100% sebelum pengiriman.
6. Q :Apa lead time Anda?
J: Kami memiliki tiga pabrik di China.Satu pabrik untuk produksi kabel serat optik, dua pabrik untuk kabel patch, PLC, ODF, adaptor, attenuator, dll.
Untuk kabel patch serat optik, lead time bisa 2 -3 hari kerja untuk 5000 pcs.produk reguler kami memiliki stok.Kami dapat menangani pesanan mendesak untuk Anda.Informasi lebih lanjut, Anda dapat merasa bebas untuk menghubungi kami.
7. Q :Apa garansi Anda?
A: untuk kabel patch, kami memiliki garansi 2 tahun sejak pengiriman, tetapi hanya bertanggung jawab atas kerusakan non-buatan.Untuk kerusakan buatan, kami dapat memperbaikinya untuk Anda secara gratis, tetapi pengiriman akan dibayar oleh pihak Anda.
8.Q :Apa kemasan Anda?
J: Kami menggunakan paket ekspor internasional.terlampir beberapa kemasan produk yang berbeda untuk referensi Anda.Kami juga dapat mencetak logo Anda pada kemasan
9. T:Bisakah Anda melakukan OEM/ODM?
J: ya, kita bisa.Kami adalah produsen, semua produk menerima OEM /ODM.kita dapat menandatangani perjanjian Kerahasiaan.
10. T:Dapatkah saya memiliki sampel?
A: Itu tergantung pada produk mana, untuk adaptor, attenuator, kabel patch, kuncir, kami dapat menyediakan sampel untuk Anda secara gratis.Tapi pengiriman dilunasi oleh sisi Anda.
Untuk produk bernilai besar, kami tidak dapat menawarkannya secara gratis, biaya sampel dan pengiriman dilunasi terlebih dahulu, setelah Anda melakukan pemesanan, biaya sampel akan dikembalikan.
11. T:Bagaimana saya bisa memesan?
A: 1. kirim email ke kami atau kirim pertanyaan.beritahu kami nama produk , spesifikasi rinci , kuantitas .Berikan alamat penerima Anda jika Anda membutuhkan kami untuk mengetahui pengiriman barang untuk Anda.
2. Setelah kami mengetahui kebutuhan Anda, akan menawarkan harga terbaik kami untuk Anda, dengan waktu tunggu.Harga sesuai dengan kuantitas Anda.
3. Ketika Anda menerima penawaran, kami akan membuat Faktur Profoma dengan rekening bank kami.
4. Kami akan mengatur produksi untuk Anda setelah kami menerima pembayaran.
5. Sebelum pengiriman kami akan mengkonfirmasi menerima informasi dengan Anda lagi. Dan akan mengirimkan nomor pelacakan kepada Anda setelah pengiriman.
6. Kami akan mencoba yang terbaik untuk memenuhi kebutuhan Anda untuk kerjasama jangka panjang.
12. T:Apa jangka waktu pembayaran Anda?
A: T / T, Western Union, Paypal, MoneyGram sekaligus. Untuk jumlah besar, dapat deposit 50% di muka, saldo 50% dibayar sebelum pengiriman.
Kontak Person: Alice
Tel: 0086-13534063703
Faks: 00-86-85242074
