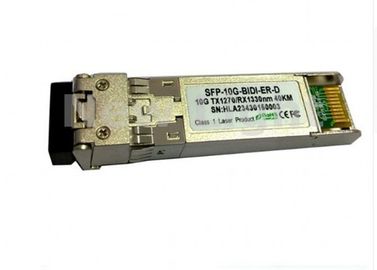

10Gb / S Fiber Optic Transceiver / SFP + Transceiver Bi-Directional 40km Dengan Konektor LC

Nama merek:	New Light
Moq:	1
harga:	3.5~20
Rincian kemasan:	Pengemasan Ekspor
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Nama merek:

New Light

Sertifikasi:

Nama:

SFP BIDI transceiver

Jarak:

40 km

Modus:

modus tunggal

Kecepatan transfer data:

10g

Panjang gelombang:

1270 / 1330nm

Tipe Konektor:

Kuantitas min Order:

Harga:

3.5~20

Kemasan rincian:

Pengemasan Ekspor

Waktu pengiriman:

7 hari kerja

Syarat-syarat pembayaran:

T/T, Western Union, MoneyGram

Menyediakan kemampuan:

1000000

Menyoroti:

gigabit ethernet transceiver

single mode fiber transceiver

Deskripsi Produk

RoHS Compliant 10Gb / s SFP + Transceiver Bi-Directional, mode single 40km dengan konektor LC

RINGKASAN MAKSIMUM MUTLAK

Parameter	Simbol	Min.	Maks.	Satuan	Catatan
Tegangan suplai	Vcc	-0,5	4.0	V
Suhu Penyimpanan		-40	85	° C
Kelembaban relatif			85	%

Catatan: Stres melebihi peringkat absolut maksimum dapat menyebabkan kerusakan permanen pada modul

Fitur:

* Mendukung kecepatan data 9.95Gb / s sampai 10.3Gb / s

* Simplex LC Connector Bi-Directional SFP + Optical Transceiver

* Digital Diagnostic SFF-8472 Compliant

* Hot pluggable

Pemancar DFB Laser 1: 1270nm, penerima 1330nm

Pemancar DFB Laser 2: 1330nm, penerima 1270nm

* Sampai 40km di SMF 9 / 125um

* SFP + MSA SFF-8431 Compliant

Suhu operasi: 0 sampai 70 ° C

Aplikasi:

* 10GBASE-ER di 10.3125Gbps

* 10GBASE-EW di 9.953Gbps

* Link optik lainnya

KARAKTERISTIK OPERASI GERERAL

Parameter		Simbol	Min.	Tip	Maks.	Satuan	Catatan
Data Rate	Ethernet			10.3125		Gb / s
Data Rate	Fibre Channel			10.518		Gb / s
Tegangan suplai		Vcc	3.13	3.3	3.47	V
Tegangan suplai		Vcc				V
Arus suplai		Icc ₅				mA
Arus suplai		Icc ₃			400	mA
Kasus Operasi Temp.		Tc	0		70	° C

KARAKTERISTIK INPUT / OUTPUT LISTRIK

l Transmitter

Parameter		Simbol	Min.	Tip	Maks.	Satuan	Catatan
Diff. ayunan tegangan input			120		820	mVpp	1
Tx Nonaktifkan masukan	H	VIH	2.0		Vcc + 0.3	V
Tx Nonaktifkan masukan	L	VIL	0		0,8	V
Output Tx Fault	H	VOH	2.0		Vcc + 0.3	V	2
Output Tx Fault	L	VOL	0		0,8	V	2
Input Diff. Impedansi		Zin		100		Ω

l Penerima

Parameter		Simbol	Min.	Tip	Maks.	Satuan	Catatan
Diff. ayunan tegangan keluaran			340	650	800	mVpp	3
Rx LOS Output	H	VOH	2.0		Vcc + 0.3	V	2
Rx LOS Output	L	VOL	0		0,8		2

Catatan 1) TD +/- adalah AC internal yang digabungkan dengan penghentian diferensial diferensial di dalam modul.

Catatan 2) Tx Fault dan Rx LOS adalah output kolektor terbuka, yang harus ditarik dengan resistor 4.7k sampai 10kors pada papan induk. Tarik tegangan antara 2.0V dan Vcc + 0.3V.

Catatan 3) RD +/- output digabungkan secara internal AC, dan harus diakhiri dengan 100Ω (diferensial) pada pengguna SERDES.

KARAKTERISTIK OPTIK

l Transmitter

Parameter	Simbol	Min.	Tip	Maks.	Satuan	Catatan
Panjang gelombang operasi		1260	1270	1280	nm
Panjang gelombang operasi		1320	1330	1340	nm
Ave. daya keluaran (Diaktifkan)	Po	0		4	dBm	1
Rasio kepunahan	ER	5			dB	1
Lebar spektrum RMS	Δλ			1	nm
Rise / Fall time (20% ~ 80%)	Tr / Tf			50	ps	2
Amplitudo modulasi optik	OMA	-6.2			dBm
Penalti dispersi				1	dB
Output Optical Eye	Compliant dengan IEEE 0802.3ae

l Penerima

Parameter	Simbol	Min.	Tip	Maks.	Satuan	Catatan
Panjang gelombang operasi		1320	1330	1340	nm
Panjang gelombang operasi		1260	1270	1280	nm
Kepekaan	Psen			-15	dBm	3
Min. kelebihan beban	Pimax	0.5			dBm
LOS menegaskan	Pa	-30			dBm
LOS De-menegaskan	Pd			-16	dBm
Histeresis LOS	Pd-Pa	0.5		4	dB

Catatan 1) Diukur pada 10.3125b / s dengan pola uji PRBS 2 ³¹ - 1 NRZ.

Catatan 2) 20% ~ 80%

Catatan 3) Berdasarkan kasus terburuk ER, diukur pada 10.3125 Gb / s dengan pola uji PRBS 2 ³¹ - 1 NRZ untuk BER <1x10 ^-12

PIN DEFINISI DAN FUNGSI

Pin	Simbol	Nama / deskripsi
1	VEET [1]	Tanah transmitter
2	Tx_FAULT [2]	Kesalahan Transmitter
3	Tx_DIS [3]	Transmitter Nonaktifkan. Output laser dinonaktifkan pada tinggi atau terbuka
4	SDA [2]	2-wire Serial Interface Data Line
5	SCL [2]	2-wire Serial Interface Clock Line
6	MOD_ABS [4]	Modul tidak ada Beralas di dalam modul
7	RS0 [5]	Tarif Pilih 0
8	RX_LOS [2]	Hilangnya indikasi sinyal. Logika 0 menunjukkan operasi normal
9	RS1 [5]	Tarif Pilih 1
10	VEER [1]	Tempat Penerima
11	VEER [1]	Tempat Penerima
12	RD-	Receiver Inverted DATA keluar. AC digabungkan
13	RD +	Penerima DATA keluar. AC digabungkan
14	VEER [1]	Tempat Penerima
15	VCCR	Receiver Power Supply
16	VCCT	Transmitter Power Supply
17	VEET [1]	Tanah transmitter
18	TD +	DATA pemancar di. AC digabung
19	TD-	Transmitter DATA terbalik di. AC Ditambah
20	VEET [1]	Tanah transmitter
