Detail produk:
|
| Nomor model: | 1310/1550 nm FWDM | Fitur: | Rentang Panjang Gelombang Lebar |
|---|---|---|---|
| Aplikasi: | Pemantauan Sistem | Lewati Rentang Panjang Gelombang Band: | 1260 ~ 1360 |
| Rentang Panjang Gelombang Pita Refleksi: | 1460 ~ 1620 | Kehilangan sisipan: | Lewati Channel≤0.8 |
| Riak Saluran: | <0,3 | Isolasi: | Lulus Saluran> 40 |
| Penyisipan Kehilangan Sensitivitas Suhu: | <0,005 | Polarisasi Ketergantungan Hilang: | <0,1 |
| Polarisasi Mode Dispersion: | <0,1 | Direktivitas: | > 50 |
| Cahaya Tinggi: | outdoor fiber termination box,dinding gunung kotak fiber terminasi |
||

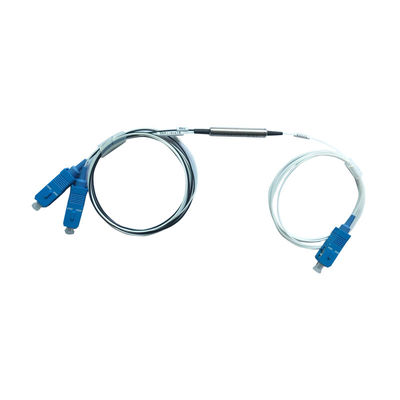

FTTX 3ports Modul WDM FWDM 1310nm 1490nm 1550nm Filter Optik
Mikro-Optik WDM menggunakan teknologi pelapisan film tipis dan desain eksklusif pengikatan logam mikro ikatan logam non-fluks. Ini memberikan kehilangan penyisipan yang rendah. Isolasi saluran yang tinggi, sensitivitas suhu rendah dan jalur optik bebas ekspoksi.
fitur
1.Rentang Operasi Panjang Gelombang
2.Rugi penyisipan Rendah
3.Ultra Flat Wide passband
4. Isolasi saluran tinggi
5. Stabilitas dan keandalan yang tinggi
6. Bebas Polos di Jalur Optik
Aplikasi
1. Instrumen Pengujian
2.tiga sistem Tri-Play
3. tautan CATV
4. sistem WDM
5. jaringan PON
Spesifikasi
| Parametre | Min | Khas | Maks | Satuan | |
| Suhu Operasional | 0 | 30 | 70 | ℃ | |
| Operasi Kelembaban Relatif | Tidak kondensasi | 5 | 95 | % | |
| Suhu penyimpanan | Tidak kondensasi | -40 | 85 | ℃ | |
| Menyerahkan kekuatan | 50 | Mw | |||
| Rentang panjang gelombang port COM | 1260 | 1560 | nm | ||
| Panjang gelombang port TRANS | CATV | 1540 | 1550 | 1560 | nm |
| Panjang gelombang port REFL 1 | DATA hulu | 1260 | 1310 | 1360 | nm |
| Panjang gelombang port REFL 2 | DATA hilir | 1480 | 1490 | 1500 | nm |
| Rugi Penyisipan (kecuali konektor optik) | COM ke TRANS | 0,3 | 0,5 | dB | |
| COM ke REFL | 0,25 | 0,4 | dB | ||
| Isolasi COM ke TRANS @ 1490nm ± 10nm | 1490nm ke dalam port CATV | 15 | |||
| Isolasi COM ke REFL @ 1550nm ± 10nm | 1550nm ke dalam port DATA | 15 | |||
| Directivitity | 1310nm ke dalam port CATV | 47 | |||
| Return Loss (semua port) | 45 | ||||
| Sensitivitas termal hilangnya penyisipan | 0,005 | dB / ℃ | |||
| Kerugian tergantung polarisasi | 0,1 | dB | |||
| Kerugian lentur | @ 1550nm @ radius 10mm, 1 putaran | 0,5 | dB | ||
| Jenis serat | Tabung longgar Corning @ SMF-28 Ultra; 900um | ||||
| Panjang serat, diukur dari edage perumahan metral ke ujung serat konektor | COM | 51 | cm | ||
| TRANS | 100 | cm | |||
| REFL | 100 | ||||
| Jenis konektor | COM | SC / APC | |||
| TRANS | tanpa konektor | ||||
| REFL | tanpa konektor | ||||
| Panjang tabung kemasan WDM | 38 | 39 | mm | ||
| Diameter tabung kemasan WDM | 5.5 | 6 | mm | ||
| Isolasi elektrik tabung WDM | Tabung logam harus diisolasi secara elektrik dengan menggunakan tabung penutup pembungkus menyusut sepanjang panjangnya | ||||
* Kehilangan sisipan tidak termasuk kehilangan konektor.
