Detail produk:
|
Nomor model: | 1310/1550 nm FWDM | Fitur: | Rentang Panjang Gelombang Lebar |
---|---|---|---|
Aplikasi: | Pemantauan Sistem | Lewati Rentang Panjang Gelombang Band: | 1260 ~ 1360 |
Rentang Panjang Gelombang Pita Refleksi: | 1460 ~ 1620 | Kehilangan sisipan: | Lewati Channel≤0.8 |
Riak Saluran: | <0,3 | Isolasi: | Lulus Saluran> 40 |
Penyisipan Kehilangan Sensitivitas Suhu: | <0,005 | Polarisasi Ketergantungan Hilang: | <0,1 |
Polarisasi Mode Dispersion: | <0,1 | Direktivitas: | > 50 |
Cahaya Tinggi: | outdoor fiber termination box,dinding gunung kotak fiber terminasi |

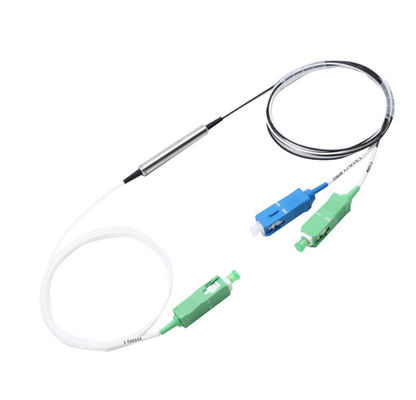

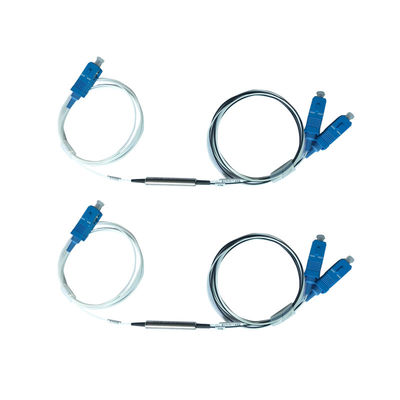

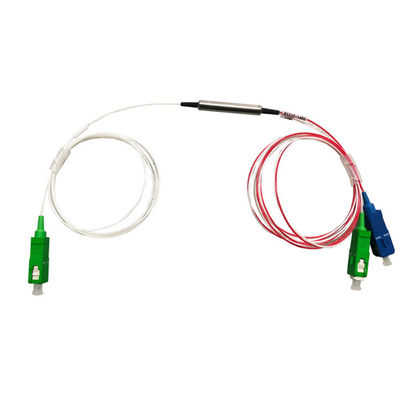

1.2 meter G657A2 tabung baja 0.9mm / Filter serat optik ABS konektor FWDM 1 x 2 SC UPC
Deskripsi
FWDM menggunakan teknologi pelapisan film tipis dan desain eksklusif kemasan optik mikro logam ikatan non-fluks. FWDM menyediakan kehilangan penyisipan rendah, isolasi saluran tinggi, sensitivitas suhu rendah dan jalur optik bebas epoksi
fitur
1.Rentang Operasi Panjang Gelombang
2.Rugi penyisipan Rendah
3.Ultra Flat Wide passband
4. Isolasi saluran tinggi
5. Stabilitas dan keandalan yang tinggi
6. Bebas Polos di Jalur Optik
Spesifikasi
Parametre | Min | Khas | Maks | Satuan | |
Suhu Operasional | 0 | 30 | 70 | ℃ | |
Operasi Kelembaban Relatif | Tidak kondensasi | 5 | 95 | % | |
Suhu penyimpanan | Tidak kondensasi | -40 | 85 | ℃ | |
Menyerahkan kekuatan | 50 | Mw | |||
Rentang panjang gelombang port COM | 1260 | 1560 | nm | ||
Panjang gelombang port TRANS | CATV | 1540 | 1550 | 1560 | nm |
Panjang gelombang port REFL 1 | DATA hulu | 1260 | 1310 | 1360 | nm |
Panjang gelombang port REFL 2 | DATA hilir | 1480 | 1490 | 1500 | nm |
Rugi Penyisipan (kecuali konektor optik) | COM ke TRANS | 0,3 | 0,5 | dB | |
COM ke REFL | 0,25 | 0,4 | dB | ||
Isolasi COM ke TRANS @ 1490nm ± 10nm | 1490nm ke dalam port CATV | 15 | |||
Isolasi COM ke REFL @ 1550nm ± 10nm | 1550nm ke dalam port DATA | 15 | |||
Directivitity | 1310nm ke dalam port CATV | 47 | |||
Return Loss (semua port) | 45 | ||||
Sensitivitas termal hilangnya penyisipan | 0,005 | dB / ℃ | |||
Kerugian tergantung polarisasi | 0,1 | dB | |||
Kerugian lentur | @ 1550nm @ radius 10mm, 1 putaran | 0,5 | dB | ||
Jenis serat | Tabung longgar Corning @ SMF-28 Ultra; 900um | ||||
Panjang serat, diukur dari edage perumahan metral ke ujung serat konektor | COM | 51 | cm | ||
TRANS | 100 | cm | |||
REFL | 100 | ||||
Jenis konektor | COM | SC / APC | |||
TRANS | tanpa konektor | ||||
REFL | tanpa konektor | ||||
Panjang tabung kemasan WDM | 38 | 39 | mm | ||
Diameter tabung kemasan WDM | 5.5 | 6 | mm | ||
Isolasi elektrik tabung WDM | Tabung logam harus diisolasi secara elektrik dengan menggunakan tabung penutup pembungkus menyusut sepanjang panjangnya |
* Kehilangan sisipan tidak termasuk kehilangan konektor.
