Detail produk:
|
jenis mode: | mode tunggal | Kerugian penyisipan: | ≤ 2,5 dB |
---|---|---|---|
Jenis Konektor: | SC / UPC | Nuber of Channels: | 8 saluran |
Panjang gelombang: | 1470-1610nm | Riak passband: | ≤0,30dB |
Mengembalikan kerugian: | ≥45dB | Derectivity: | ≥50dB |
Jenis serat: | Corning SMF-28 ultra | ||
Cahaya Tinggi: | wdm dalam serat optik,dinding kotak terminasi serat |

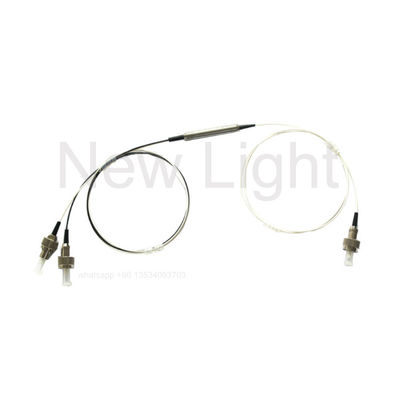

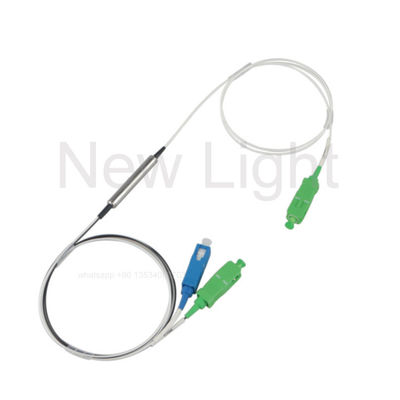

Filter Serat Optik 3 Port Perangkat 100G 200G 1X2 DWDM untuk sistem WDM
Deskripsi
Komponen DWDM ITU adalah hasil dari pengalaman telekomunikasi selama bertahun-tahun dalam filter film tipis
technology. teknologi. Individual components are available on ITU channel spacing of 200 GHz. Masing-masing komponen tersedia pada jarak kanal ITU 200 GHz.
These devices exceed the requirements of Telcordia GR-1221. Perangkat ini melebihi persyaratan Telcordia GR-1221. They demonstrate low insertion loss Mereka menunjukkan kerugian pemasangan yang rendah
dan ketidakpekaan suhu, dan kinerja yang andal dalam aplikasi sistem varietas.
fitur
Kehilangan insersi rendah
Isolasi saluran tinggi
Kerugian tergantung polarisasi rendah
Keandalan dan stabilitas luar biasa
Aplikasi
Akses jaringan
Sistem Metro WDM
Sistem WDM jangka panjang
Jaringan perusahaan
Spesifikasi
Barang | Satuan | Parameter |
Spasi saluran | GHz | 200 |
Rentang panjang gelombang | Saluran ITU C- atau L-band 186.6 hingga 196.1 THz | |
Passband | GHz | ≥ +/- 33 |
Riak passband transmisi | dB | ≤0.3 |
Kehilangan sisipan transmisi | dB | ≤1.0 |
Riak passband refleksi | dB | ≤0.2 |
Kehilangan sisipan refleksi | dB | ≤0.4 |
Isolasi transmisi (saluran adj) | dB | ≥30 |
Isolasi transmisi (saluran non-adj) | dB | ≥50 |
Isolasi refleksi | dB | ≥13 |
Kerugian tergantung polarisasi | dB | ≤0.2 |
Penyebaran mode polarisasi | ps | ≤0.2 |
Direktivitas | dB | ≥50 |
Mengembalikan kerugian | dB | ≥45 |
Penanganan daya optik | mW | ≥500 |
Beban tarik | N | ≥5 |
Kisaran suhu operasi | -5 hingga 70 | |
Kisaran suhu penyimpanan | -40 hingga +85 0C | |
Jenis serat | SMF-28e | |
Dimensi paket | mm | 5,5 x 34mm |
Catatan: Semua spesifikasi didasarkan pada perangkat tanpa konektor, dan dijamin berakhir
panjang gelombang, polarisasi dan suhu.
Gambar dimensi( mm)
Plot spektral (dB)
Meminta informasi
Produk | Frekuensi saluran | Tabung | Panjang serat | Penyambung |
200G | ITU Grid | 1 = serat 250um | 1 = 0,5 +/- 0,1 m | 0 = Tidak ada konektor |
Filter DWDM | Di C-band | 2 = 900um serat | 2 = 1.0 +/- 0,1m | 1 = FC / UPC |
3 = Lainnya | 3 = lainnya | 2 = FC / APC | ||
3 = SC / UPC | ||||
4 = SC / APC | ||||
5 = LC |
