Detail produk:
|
| Jenis Konektor: | MTP | Jenis Modus: | MM/SM |
|---|---|---|---|
| Warna Kabel: | 8/12 | Diameter Kabel: | 3.0mm 0.9mm |
| Panjang kabel: | 15m/5m/10m | Kerugian penyisipan: | 0,35dB |
| Mengembalikan kerugian: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
| Cahaya Tinggi: | Kabel Batang MTP MPO Pusat Data,Kabel Batang MTP Polaritas B MPO,Kabel Batang PVC LSZH MPO MTP |
||
Kehilangan penyisipan rendah 3.0mm Elite polarity B Kabel up-key up trunk untuk Data Center

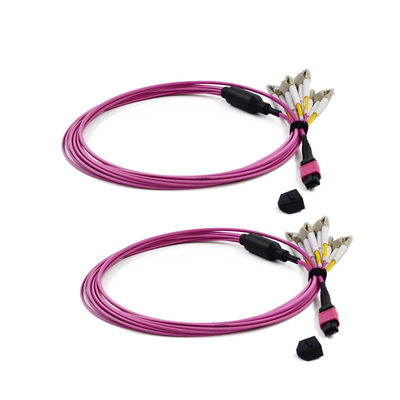

Ikhtisar tentangElite MTP/MPO -LC Fan out
Kabel MTP/MPO memiliki konektor multi-inti yang memberikan kinerja yang lebih konsisten dan andal saat digunakan dalam kabel berkepadatan tinggi dan kehilangan rendah, sehingga menjadi bagian integral dari transmisi data 40G/100G di pusat data besar.Oleh karena itu, standar TIA mendefinisikan tiga jenis kabel MTP terpolarisasi: Tipe A, Tipe B, dan Tipe C. Berbagai jenis kabel polaritas MTP mungkin memiliki aplikasi yang berbeda.Dalam tutorial ini, kami terutama akan memperkenalkan kabel MTP polaritas tipe-B dan aplikasinya.Untuk panduan polaritas lengkap kabel FS MTP, Anda dapat merujuk ke kertas putih Memahami Polaritas Serat.
Ikhtisar Kabel Tipe-B MTP/MPO
Arti kabel MTP polaritas tipe-B adalah menggunakan konektor key-up di kedua ujung kabel.Sering disebut sebagai kabel MTP 40G, kabel MTP tipe-B sangat serbaguna.Rakitan kabel ini dapat digunakan untuk menyambungkan langsung antara transceiver optik 40G QSFP+ Anda.Seperti yang Anda lihat pada diagram, kabel ini memiliki polaritas "terbalik" dan akan menghasilkan hubungan Pin 1 ke Pin 12.Ini sangat berguna karena optik 40G menggunakan optik paralel, artinya alih-alih bolak-balik Tx dan Rx dalam pola dupleks, port akan terlihat seperti diagram berikut.
Kategori Kabel Tipe-B MTP/MPO
Berdasarkan fungsinya yang berbeda, kabel MTP tipe-B dapat dibagi menjadi dua kategori utama: kabel Trunk MTP dan kabel breakout MTP-LC.Tergantung pada sifat soketnya, kabel trunk MTP dibagi lagi menjadi wanita-wanita, wanita-pria, dan pria-pria.Saat menghubungkan dua transceiver 40G SR4 QSFP+ dalam optik paralel, hanya kabel MTP tipe B wanita-wanita yang boleh digunakan.Untuk kabel breakout MTP-LC, tersedia kabel breakout MTP-LC wanita dan kabel breakout MTP-LC pria.
Catatan: Konektor MTP dapat dibagi menjadi konektor perempuan dan konektor laki-laki.Konektor female tidak memiliki guide pin, sedangkan konektor male memiliki dua guide pin.Sambungan antara konektor secara tepat sejajar dengan pin, dan dua konektor MTP yang terhubung satu sama lain harus laki-laki dan perempuan.
informasi produk
| Jumlah serat | 12 | Mode Serat | 9/125μm |
| Tipe Konektor1 | LC | Tipe Konektor2 | tak terputus |
| Mode Serat | SM | Panjang breakout | 1,5m |
| Panjang gelombang | 1310/1550nm | Bahan Jaket | PVC/LSZH |
| Kerugian penyisipan | 0,25dB | Dapat dipertukarkan | 0.2dB |
| Mengembalikan kerugian | 50dB | Getaran | 0.2dB |
| Suhu Operasional | -40~75 °C | Suhu penyimpanan | -45~85 °C |
Spesifikasi Geometris (hanya untuk interferometer 3D yang diuji)
| Jenis | Offset titik (um) | Jari-jari kelengkungan (mm) | Tinggi Feber (nm) | Offset sudut (°) |
| 2.5mm UPC | 50 | 10~25 | (-50, +50) | Tidak ada |
| 2.5mm APC | 50 | 5~12 | (-50, +50) | 8±0.2 |
| 1.25mm UPC | 50 | 7~25 | (-50, +50) | Tidak ada |
| 1.25mm APC | 50 | 5~12 | (-50, +50) | 8±0.2 |
Pakcing
Kami akan mengemasnya dengan tas OPP dan kotak karton di luar.untuk melindungi barang tidak rusak saat pengiriman.
FQA
1. T:Apakah Anda produsen?
A: ya, kami adalah produsen di Shenzhen, China
2. T:Apa MOQ Anda?
A: MOQ bisa 1 pcs, tetapi kami tidak menyarankan untuk memesan 1 pcs, karena biayanya akan lebih tinggi, sehingga harganya akan lebih tinggi dari anggaran Anda.
3. T :Berapa harganya ?
A: Harga sesuai dengan kuantitas Anda.Setelah Anda memberi tahu kami jumlah Anda, kami akan menawarkan harga terbaik kami untuk Anda.Jumlah besar akan mendapatkan harga yang sangat kompetitif.
4. T:Bisakah Anda mengutip harga FOB?
A: ya kita bisa, Tapi karena ukuran dan beratnya tidak besar, sebagian besar pengiriman melalui udara, DHL, TNT, UPC, FEDEX, dll.Sehingga sulit untuk melakukan harga FOB.Cara terbaik adalah memberi tahu kami spesifikasi dan kuantitas terperinci Anda, kami akan menawarkan pengiriman dengan harga produk untuk referensi Anda.
Kami memiliki harga logistik yang sangat kompetitif.Jika kuantitas Anda besar dan ada lusinan kotak karton, kami dapat mencari tahu pengiriman melalui laut untuk referensi Anda.
Harga EXW atau harga CFR akan lebih baik.Anda dapat menghubungi kami untuk solusi lebih lanjut jika Anda membutuhkannya.
5. T:Bagaimana kualitas Anda?
A: Produksi kami sesuai dengan IEC, produksi standar Eropa, hampir tertutup untuk bengkel bebas debu.Peralatan produksi impor dan peralatan kontrol kualitas.Terutama peralatan MTP Daisi.
Semua produk adalah tes 100% sebelum pengiriman.
6. Q :Apa lead time Anda?
A: Kami memiliki tiga pabrik di Cina.Satu pabrik untuk produksi kabel serat optik, dua pabrik untuk kabel patch, PLC, ODF, adaptor, attenuator, dll.
Untuk kabel patch serat optik, lead time bisa 2-3 hari kerja untuk 5000 pcs.produk biasa kami memilikinya dalam stok.Kami dapat menangani pesanan mendesak untuk Anda.Informasi lebih lanjut, Anda dapat merasa bebas untuk menghubungi kami.
7. Q :Apa garansi Anda?
A: untuk kabel patch, kami memiliki garansi 2 tahun sejak pengiriman, tetapi hanya bertanggung jawab atas kerusakan non-buatan.Untuk kerusakan buatan, kami dapat memperbaikinya untuk Anda secara gratis, tetapi biaya pengiriman akan ditanggung oleh pihak Anda.
8. T :Apa kemasan Anda?
A: Kami menggunakan paket ekspor internasional.terpasang beberapa kemasan produk yang berbeda untuk referensi Anda.Kami juga dapat mencetak logo Anda pada kemasan
9. T:Bisakah Anda melakukan OEM / ODM?
J: ya, kita bisa.Kami adalah produsen, semua produk menerima OEM/ODM.kita dapat menandatangani perjanjian Kerahasiaan.
10. T:Bisakah saya memiliki sampel?
A: Itu tergantung pada produk mana, untuk adaptor, attenuator, kabel patch, kuncir, kami dapat menyediakan sampel untuk Anda secara gratis.Tapi pengiriman dilunasi oleh sisi Anda.
Untuk produk bernilai besar, kami tidak dapat menawarkannya secara gratis, biaya sampel dan pengiriman dilunasi terlebih dahulu, setelah Anda memesan, biaya sampel akan dikembalikan.
11. T:Bagaimana saya bisa memesan?
A: 1. kirim email ke kami atau kirim pertanyaan.beritahu kami nama produk , spesifikasi rinci , kuantitas .Berikan alamat penerima Anda jika Anda membutuhkan kami untuk mencari tahu pengiriman untuk Anda.
2. Setelah kami mengetahui kebutuhan Anda, akan menawarkan harga terbaik kami untuk Anda, dengan waktu tunggu.Harga sesuai dengan kuantitas Anda.
3. Ketika Anda menerima kutipan, kami akan membuat Faktur Profoma dengan rekening bank kami.
4. Kami akan mengatur produksi untuk Anda setelah kami menerima pembayaran.
5. Sebelum pengiriman kami akan mengkonfirmasi menerima informasi dengan Anda lagi. Dan akan mengirimkan nomor pelacakan kepada Anda setelah pengiriman.
6. Kami akan mencoba yang terbaik untuk memenuhi kebutuhan Anda untuk kerjasama jangka panjang.
12. T:Apa istilah pembayaran Anda?
A: T/T, Western Union, Paypal, MoneyGram sekaligus. Untuk jumlah besar, dapat deposit 50% di muka, keseimbangan 50% dibayar sebelum pengiriman.
